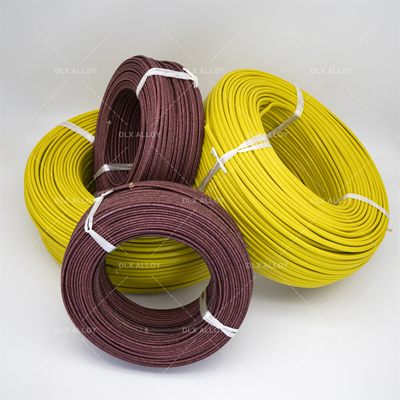

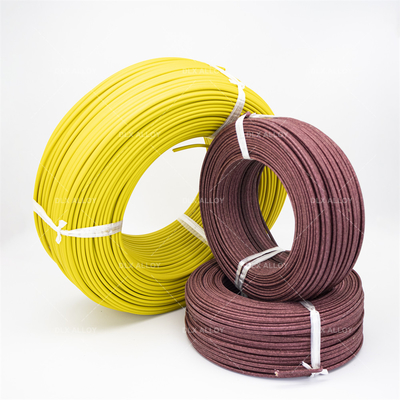

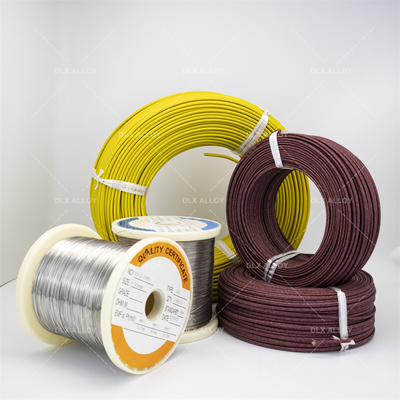

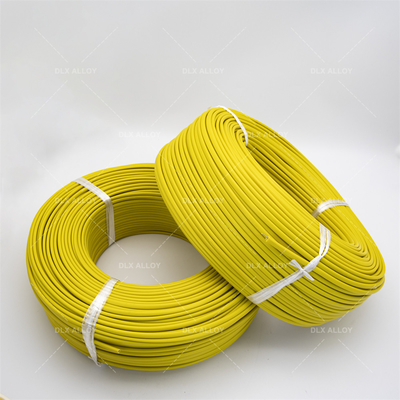

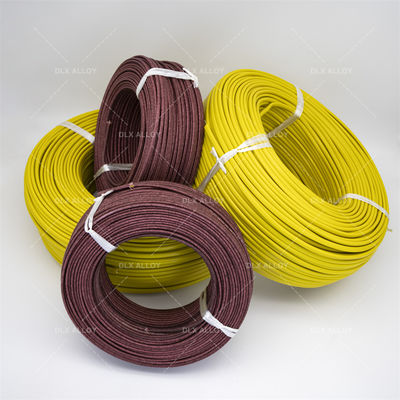

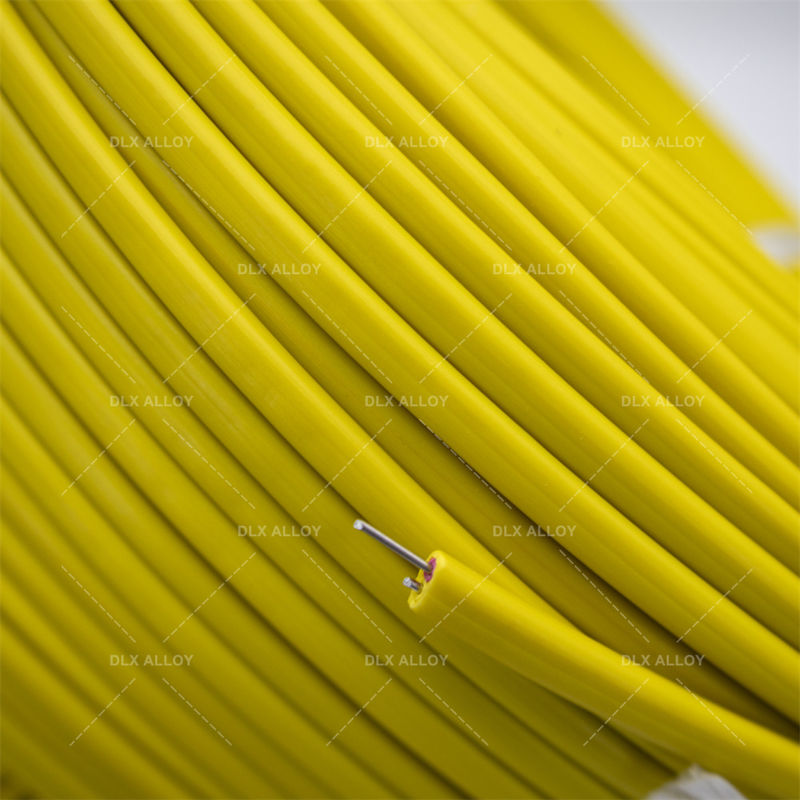

Τύπος K / J / E / N / T / R / S / B Καλώδιο επέκτασης θερμοσύνδεσης με κάλυψη PVC

Τύπος K / J / E / N / T / R / S / B Καλώδιο επέκτασης θερμοσύνδεσης με περίβλημα PVC για εύρος θερμοκρασίας -20 ~ 100 ° C

Αρχή μέτρησης της θερμοκρασίας του καλωδίου αντιστάθμισης θερμοσύνδεσης

Η λειτουργία των καλωδίων αντιστάθμισης για θερμοσύμπλεγμα είναι να επεκτείνουν το θερμοηλεκτρικό ηλεκτρόδιο, δηλαδή να μετακινούν το κρύο άκρο του θερμοσύμπλεγματος,και συνδέεται με το όργανο απεικόνισης για να σχηματιστεί ένα σύστημα μέτρησης θερμοκρασίαςΤο προϊόν χρησιμοποιείται κυρίως σε διάφορες συσκευές μέτρησης θερμοκρασίας και έχει χρησιμοποιηθεί ευρέως σε τμήματα όπως το πετρέλαιο, η χημική, η μεταλλουργία και η ενέργεια.

Σε γενικές γραμμές, τα θερμοσύνδετα μπορεί να βρίσκονται σε απόσταση αρκετών δεκάδων μέτρων από το θερμόμετρο,και η θερμοκρασία στο ψυχρό άκρο (εξόδου) του θερμοσύνδεσμου διαφέρει από την θερμοκρασία περιβάλλοντος του θερμόμετρου (ακόμη και έως αρκετές δεκάδες βαθμούς).

Εάν χρησιμοποιηθούν συνηθισμένα καλώδια χαλκού, σύμφωνα με την αρχή των θερμοσύνθετων ζεύγων, η διασταύρωση θα παράγει θερμοηλεκτρικό δυναμικό, το οποίο θα οδηγήσει σε σφάλματα μέτρησης.

Το πρόβλημα της πτώσης τάσης των καλωδίων μετάδοσης μεγάλων αποστάσεων οφείλεται στην υψηλή αντίσταση εισόδου του θερμόμετρου,το μικρό ρεύμα μετάδοσης (επίπεδο μικροα) που παράγεται από το θερμοσύνδεσμο (επίπεδο millivolt)Έτσι υπάρχει ένας πομπός θερμοσύνδεσης που εισάγει σήματα θερμοσύνδεσης και εκπέμπει 4-20mA,που επιτρέπει τη μετάδοση μεγάλων αποστάσεων χωρίς να αντισταθμίζει τα καλώδια.

Εάν χρησιμοποιείται σύρμα αντιστάθμισης (που πρέπει να αντιστοιχεί στον αριθμό βαθμολόγησης θερμοσύνθεσης),το μεταλλικό υλικό που χρησιμοποιείται μπορεί να παράγει το μικρότερο δυνατό θερμοηλεκτρικό δυναμικό στο σημείο καλωδίωσης και να ελαχιστοποιεί τα λάθη μέτρησης θερμοκρασίας όσο το δυνατόν περισσότεροΔηλαδή, μετακινήστε το κρύο άκρο του θερμοσύνδεσμου στο θερμόμετρο.

• Προδιαγραφές

Περιοχή θερμοκρασίας λειτουργίας
