| Επωνυμία Μάρκας: | DLX |
| Αριθμός μοντέλου: | Καλώδιο επέκτασης θερμοηλεκτρικών ζευγών τύπων Κ |
| MOQ: | 5 |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα Προμήθειας: | 300 τόνοι ανά μήνα |

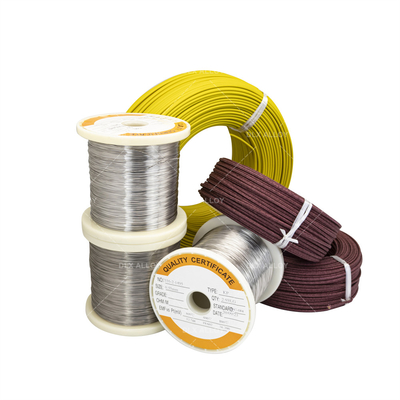

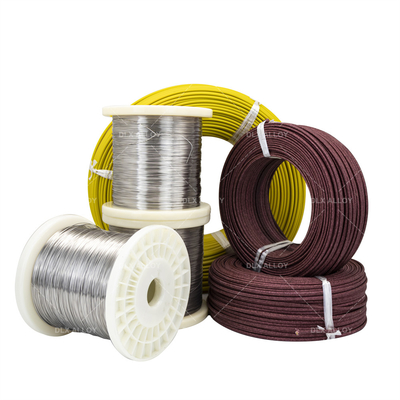

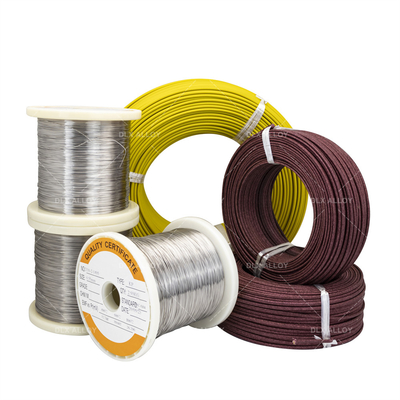

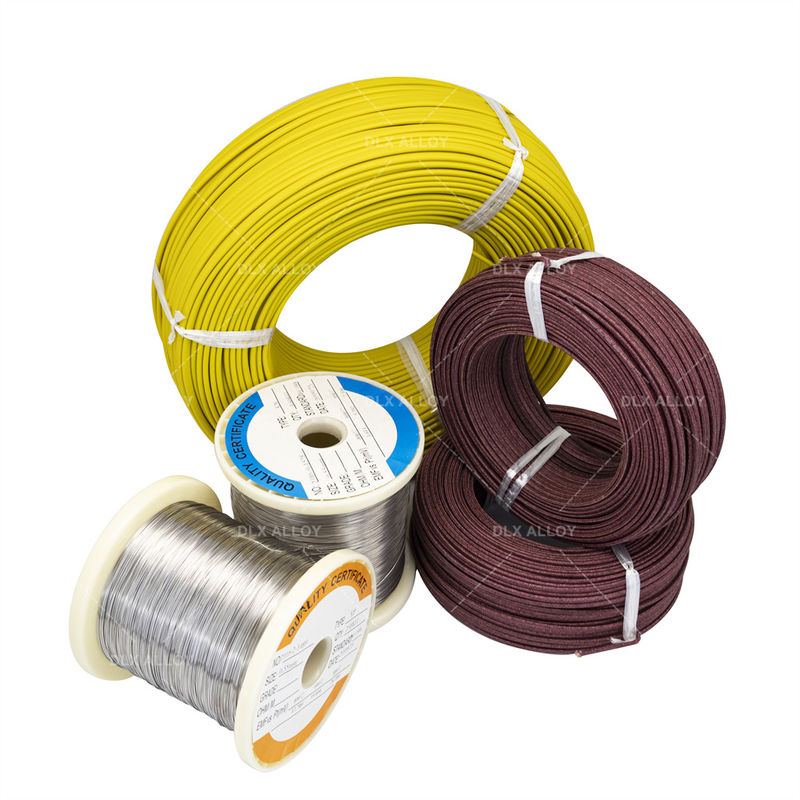

Καλώδιο επέκτασης θερμοστοιχείου τύπου K για αντιστάθμιση θερμοκρασίας
Τα μοντέλα καλωδίων αντιστάθμισης χωρίζονται σε SC, KC, KX, EX, JX, TX ανάλογα με την ποικιλία του προϊόντος.
Μεταξύ αυτών: α) Το πρώτο γράμμα του μοντέλου αντιστοιχεί στον αριθμό βαθμονόμησης του θερμοστοιχείου.
β) Το γράμμα "X" αντιπροσωπεύει το καλώδιο επέκτασης αντιστάθμισης (τύπος)
γ) Το γράμμα "C" αντιπροσωπεύει το καλώδιο αντιστάθμισης τύπου αντιστάθμισης (τύπος)
Σημείωση: Τα καλώδια αντιστάθμισης τύπου SC μπορούν να εξοπλιστούν με θερμοστοιχεία βαθμονόμησης τύπου R.
Καλώδιο επέκτασης τύπου K 0.5*2 κόκκινο μαύρο μόνωση PVC με μανδύα PVC. Ο αγωγός είναι υλικό θερμοστοιχείου τύπου K που είναι νικελίου-χρωμίου με νικέλιο-πυρίτιο ή νικέλιο-αλουμίνιο. Η κατασκευή είναι παρόμοια με το καλώδιο οργανολογίας ζεύγους, αλλά το υλικό του αγωγού είναι διαφορετικό. Τα θερμοστοιχεία χρησιμοποιούνται σε διαδικασίες για την ανίχνευση θερμοκρασίας και συνδέονται με πυρόμετρα για ένδειξη και έλεγχο. Το θερμοστοιχείο και το πυρόμετρο συνδέονται ηλεκτρικά μέσω καλωδίων επέκτασης θερμοστοιχείου / καλωδίων αντιστάθμισης θερμοστοιχείου. Οι αγωγοί που χρησιμοποιούνται για αυτά τα καλώδια θερμοστοιχείου απαιτείται να έχουν παρόμοιες θερμοηλεκτρικές (emf) ιδιότητες με αυτές του θερμοστοιχείου που χρησιμοποιείται για την ανίχνευση της θερμοκρασίας.
Βασικά, Θερμοστοιχείο λεπτού σύρματος τα καλώδια ποιότητας χρησιμοποιούνται για να κατασκευαστούν τα σημεία ανίχνευσης των θερμοστοιχείων. Ωστόσο, ένα Καλώδιο επέκτασης θερμοστοιχείου χρησιμοποιείται μόνο για να επεκτείνει ένα σήμα θερμοστοιχείου από τον αισθητήρα στο όργανο που το διαβάζει.Ένα καλώδιο επέκτασης θερμοστοιχείου χρησιμοποιείται σε χαμηλότερες θερμοκρασίες περιβάλλοντος. Μπορεί να μεταφέρει ένα σήμα που αντιπροσωπεύει υψηλότερη θερμοκρασία από αυτή που έλαβε από τον αισθητήρα. Ωστόσο, Καλώδιο επέκτασης θερμοστοιχείου τύπου K δεν πρέπει να εκτίθεται φυσικά σε αυτήν την υψηλή θερμοκρασία. Ένα Σύρμα θερμοστοιχείου πολλαπλών κλώνων μπορεί να χρησιμοποιηθεί ως καλώδιο επέκτασης, αλλά ένα καλώδιο επέκτασης δεν μπορεί να χρησιμοποιηθεί σε ένα Εύκαμπτο καλώδιο θερμοστοιχείου ως σημείο ανίχνευσης. Το χρησιμοποιήσιμο μήκος αυτών των καλωδίων διαφέρει ανάλογα με πολλούς παράγοντες.
| Κωδικός | Σύρματα που αποτελούν το θερμοστοιχείο | |
| +Θετικός πόλος | -Αρνητικός πόλος | |
| N | Ni-cr-si (NP) | Ni-si-μαγνήσιο (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Σίδηρος (JP) | Cu-Ni |
| T | Χαλκός (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Ευρωπαϊκό Πρότυπο της Διεθνούς Ηλεκτροτεχνικής Επιτροπής 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Ενοποίηση Ρωσικών Προδιαγραφών) 3044 |
Εύρος θερμοκρασίας λειτουργίας
| Διάμετρος/mm | Μακροχρόνια θερμοκρασία λειτουργίας /ºC | Θερμοκρασία λειτουργίας βραχείας περιόδου /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Εύρος μεγέθους
Καλώδιο: 0.12 έως 8.0 mm.
Μέγιστη συνεχής θερμοκρασία λειτουργίας: έως 2.300F (1.260C)
Χρήση βραχείας διάρκειας: 2.336F (1.280C)
Καλώδιο ποιότητας θερμοστοιχείου, -454 έως 2300F (-270 έως 1.260C)
Καλώδιο επέκτασης, 32 έως 392F (0 έως 200C)
