| Επωνυμία Μάρκας: | DLX |
| Αριθμός μοντέλου: | Καλώδιο επέκτασης θερμοηλεκτρικών ζευγών τύπων Κ |
| MOQ: | 5 |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα Προμήθειας: | 300 τόνοι ανά μήνα |

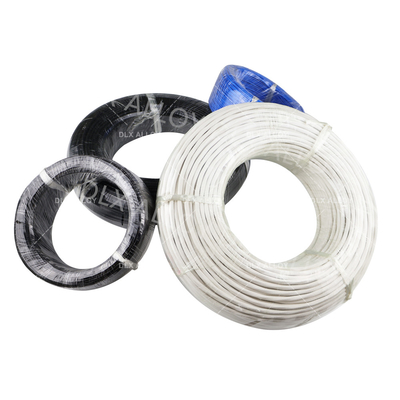

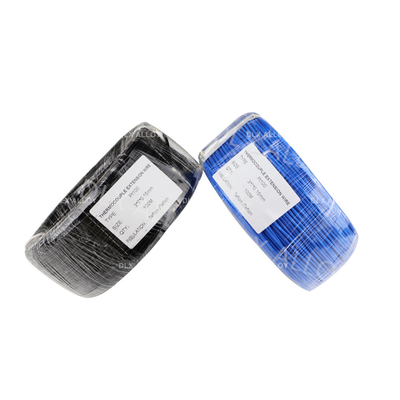

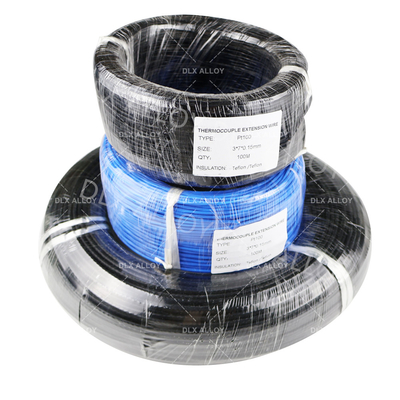

Καλώδιο επέκτασης θερμοστοιχείου με μόνωση PVC από νικέλιο-χρώμιο υψηλής ακρίβειας
1. Επιλογή καλωδίου αντιστάθμισης
Το καλώδιο αντιστάθμισης πρέπει να επιλέγεται σωστά με βάση τον τύπο του θερμοστοιχείου που χρησιμοποιείται και την περίσταση στην οποία χρησιμοποιείται. Για παράδειγμα, πρέπει να επιλέγεται το καλώδιο αντιστάθμισης του ζεύγους τύπου k, και το εύρος θερμοκρασίας λειτουργίας πρέπει να επιλέγεται ανάλογα με την κατάσταση χρήσης. Συνήθως, η θερμοκρασία εργασίας του kx είναι -20~100 °C, με ευρύ εύρος -25~200 °C. Το σφάλμα συνηθισμένου επιπέδου είναι ± 2,5 °C, και το σφάλμα επιπέδου ακριβείας είναι ± 1,5 °C.
2. Σύνδεση επαφής
Προσπαθήστε να είστε όσο το δυνατόν πιο κοντά στις δύο επαφές του ακροδέκτη του θερμοστοιχείου και διατηρήστε τη θερμοκρασία των δύο επαφών όσο το δυνατόν πιο σταθερή. Η θερμοκρασία στο σημείο σύνδεσης με τον ακροδέκτη του οργάνου πρέπει να είναι όσο το δυνατόν πιο σταθερή. Όπου υπάρχει ανεμιστήρας στο ντουλάπι του οργάνου, το σημείο επαφής πρέπει να προστατεύεται ώστε ο ανεμιστήρας να μην φυσάει απευθείας στο σημείο επαφής.
3. Μήκος χρήσης
Επειδή το σήμα του θερμοστοιχείου είναι πολύ χαμηλό, στο επίπεδο των μικροβόλτ, εάν η απόσταση χρήσης είναι πολύ μεγάλη, η εξασθένηση του σήματος και η παρεμβολή ισχυρού ηλεκτρισμού στο περιβάλλον μπορούν να συζευχθούν, γεγονός που μπορεί να προκαλέσει παραμόρφωση του σήματος του θερμοστοιχείου, προκαλώντας ανακριβή μέτρηση και έλεγχο της θερμοκρασίας, και προκαλώντας διακυμάνσεις θερμοκρασίας σε σοβαρές περιπτώσεις κατά τη διάρκεια του ελέγχου.
Με βάση την εμπειρία μας, είναι συνήθως καλύτερο να ελέγχεται το μήκος του καλωδίου αντιστάθμισης θερμοστοιχείου εντός 15 μέτρων. Εάν υπερβαίνει τα 15 μέτρα, συνιστάται η χρήση πομπού θερμοκρασίας για τη μετάδοση σήματος. Ο πομπός θερμοκρασίας μετατρέπει την τιμή δυναμικού που αντιστοιχεί στη θερμοκρασία σε συνεχές ρεύμα για μετάδοση, με ισχυρή ικανότητα κατά των παρεμβολών.
|
Εξοπλισμένο με θερμοηλεκτρικό αριθμό διαβάθμισης |
κοινό(G)
|
ανθεκτικό στη θερμότητα(H)
|
||
|
Κοινό
|
Ακριβείας(S)
|
Κοινό
|
Ακριβείας(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Ευρωπαϊκό Πρότυπο από τη Διεθνή Ηλεκτροτεχνική Επιτροπή 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Ιαπωνικά Βιομηχανικά Πρότυπα) C 1602 - C 1610 | (Ενοποίηση Ρωσικών Προδιαγραφών) 3044 |
Εύρος θερμοκρασίας λειτουργίας
| Διάμετρος/mm | Θερμοκρασία μακροχρόνιας λειτουργίας /°C | Θερμοκρασία βραχυχρόνιας λειτουργίας /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
