Υψηλής θερμοκρασίας καλώδιο θερμοσύνδεσης αντιστάθμισης καλωδίου τύπου T θερμοσύνδεσης καλωδίου επέκτασης

Καλώδιο αντιστάθμισης θερμοστοιχείου υψηλής θερμοκρασίας Τύπου Τ Καλώδιο επέκτασης θερμοστοιχείου

• Επέκταση θερμοστοιχείου Καλώδιο

Το καλώδιο αντιστάθμισης θερμοστοιχείου τύπου Τ είναι ένα ειδικό καλώδιο που χρησιμοποιείται για τη σύνδεση θερμοστοιχείων τύπου Τ με όργανα μέτρησης θερμοκρασίας. Χρησιμοποιείται κυρίως για την επέκταση του ψυχρού άκρου του θερμοστοιχείου για την αντιστάθμιση του σφάλματος μέτρησης που προκαλείται από την αλλαγή της θερμοκρασίας του ψυχρού άκρου. Έχει εξαιρετική θερμοηλεκτρική απόδοση και σταθερότητα, και μπορεί να διατηρήσει τα ίδια χαρακτηριστικά θερμοηλεκτρικής ηλεκτρεγερτικής δύναμης με τα θερμοστοιχεία τύπου Τ εντός ενός ορισμένου εύρους θερμοκρασίας (όπως -60°C έως 260°C).
Το καλώδιο αντιστάθμισης τύπου Τ συνήθως κατασκευάζεται από κράμα χαλκού-χαλκού-νικελίου, και υπάρχουν πολλές επιλογές για υλικά μόνωσης και επένδυσης, όπως πολυβινυλοχλωρίδιο (PV), πολυφθοροαιθυλενοπροπυλένιο (FEP) και διαλυτό πολυτετραφθοροαιθυλένιο (PFA) για να καλύψουν τις απαιτήσεις χρήσης σε διαφορετικά περιβάλλοντα. Τα κοινά μοντέλα του περιλαμβάνουν TX-G (γενικής χρήσης), TX-H (γενικής χρήσης), TX-GS (ακριβείας γενικής χρήσης) και TX-HS (ακριβείας ανθεκτικό στη θερμότητα).
Αυτό το καλώδιο αντιστάθμισης χρησιμοποιείται ευρέως στο αυτοματοποιημένο σύστημα μέτρησης θερμοκρασίας των βιομηχανιών πετρελαίου, χημικών, μεταλλουργίας, ηλεκτρικής ενέργειας και άλλων, το οποίο μπορεί να βελτιώσει αποτελεσματικά την ακρίβεια μέτρησης της θερμοκρασίας και να διασφαλίσει τη σταθερότητα και την αξιοπιστία του συστήματος μέτρησης.

• Θερμοστοιχείο Καλώδιο

• ​Πρότυπα

Λεπτομερής Παράμετρος καλωδίου θερμοστοιχείου

Εύρος θερμοκρασίας λειτουργίας

• Ακρίβεια Τύπου Τ

Θερμοστοιχείο χαλκού-χαλκού-νικελίου (θερμοστοιχείο τύπου Τ), γνωστό και ως θερμοστοιχείο χαλκού-κωνσταντάνης, είναι ένα βέλτιστο οικονομικό μεταλλικό θερμοστοιχείο για τη μέτρηση χαμηλών θερμοκρασιών. Ο θετικός του πόλος (TP) είναι καθαρός χαλκός, και ο αρνητικός του πόλος (TN) είναι κράμα χαλκού-νικελίου, που συχνά ονομάζεται κωνσταντάνη. Είναι συμβατό με την κωνσταντάνη EN του νικελίου-χρωμίου-κωνσταντάνης, αλλά όχι με την κωνσταντάνη JN του σιδήρου-κωνσταντάνης, παρόλο που και οι δύο ονομάζονται κωνσταντάνη.
Το εύρος θερμοκρασίας μέτρησης του θερμοστοιχείου χαλκού-χαλκού-νικελίου είναι -200~350°C.

• Χαρακτηριστικό

  ---

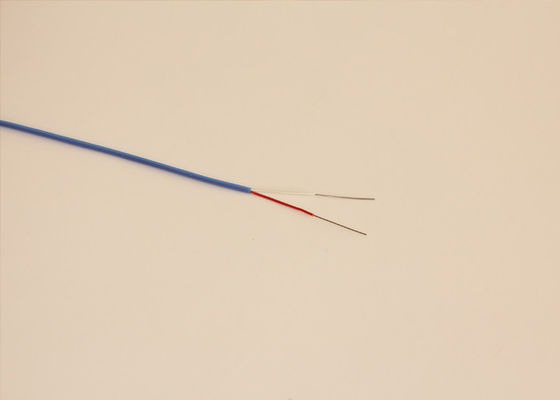

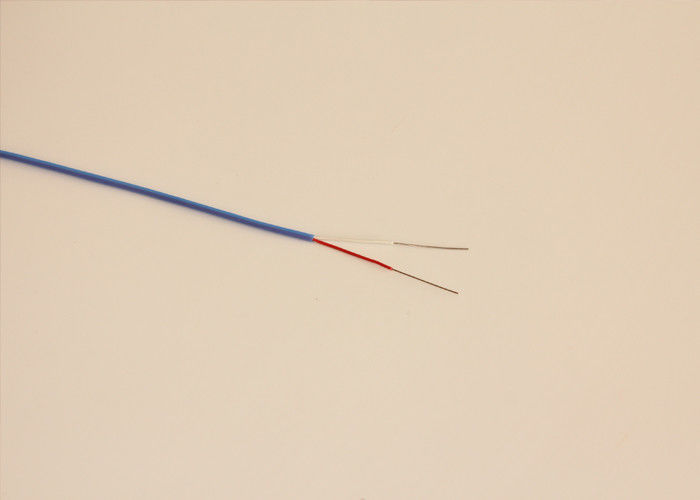

Υλικό και δομή: Το καλώδιο αντιστάθμισης τύπου Τ κατασκευάζεται συνήθως από χαλκό (θετικός πόλος) και κράμα χαλκού-νικελίου (αρνητικός πόλος), και το μονωτικό στρώμα είναι κόκκινο (θετικός πόλος) και λευκό (αρνητικός πόλος).
Εύρος θερμοκρασίας: Το εύρος θερμοκρασίας λειτουργίας του καλωδίου αντιστάθμισης είναι -40°C έως 70°C ή 105°C για τον κοινό βαθμό, και -65°C έως 200°C ή 260°C για τον ανθεκτικό στη θερμότητα βαθμό.
Επίπεδο ακρίβειας: Χωρίζεται σε κοινό βαθμό και βαθμό ακριβείας, και ο βαθμός ακριβείας έχει υψηλότερη ακρίβεια μέτρησης.
Ικανότητα κατά των παρεμβολών: Ορισμένα καλώδια αντιστάθμισης υιοθετούν σχεδιασμό θωράκισης, ο οποίος μπορεί να μειώσει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές.

• Ε&Α

Ε1: Ποια είναι η λειτουργία του καλωδίου αντιστάθμισης θερμοστοιχείου τύπου Τ;
Α1: Το καλώδιο αντιστάθμισης τύπου Τ χρησιμοποιείται για την επέκταση του ψυχρού άκρου του θερμοστοιχείου και τη μετακίνηση του σημείου αναφοράς του θερμοστοιχείου από την περιοχή υψηλής θερμοκρασίας σε ένα μέρος με πιο σταθερή θερμοκρασία περιβάλλοντος για τη βελτίωση της ακρίβειας μέτρησης της θερμοκρασίας.
Ε2: Ποιο είναι το υλικό του καλωδίου αντιστάθμισης τύπου Τ;
Α2: Το υλικό του θετικού πόλου του καλωδίου αντιστάθμισης τύπου Τ είναι χαλκός, και το υλικό του αρνητικού πόλου είναι κράμα χαλκού-νικελίου.
Ε3: Ποιο είναι το εύρος θερμοκρασίας του καλωδίου αντιστάθμισης τύπου Τ;
Α3: Το εύρος θερμοκρασίας λειτουργίας του καλωδίου αντιστάθμισης τύπου Τ είναι:
Κοινός βαθμός: -40°C~70°C ή -40°C~105°C;
Ανθεκτικός στη θερμότητα βαθμός: -65°C~200°C ή -65°C~260°C.
