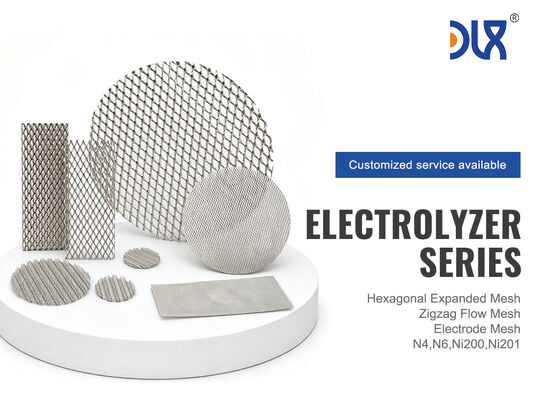

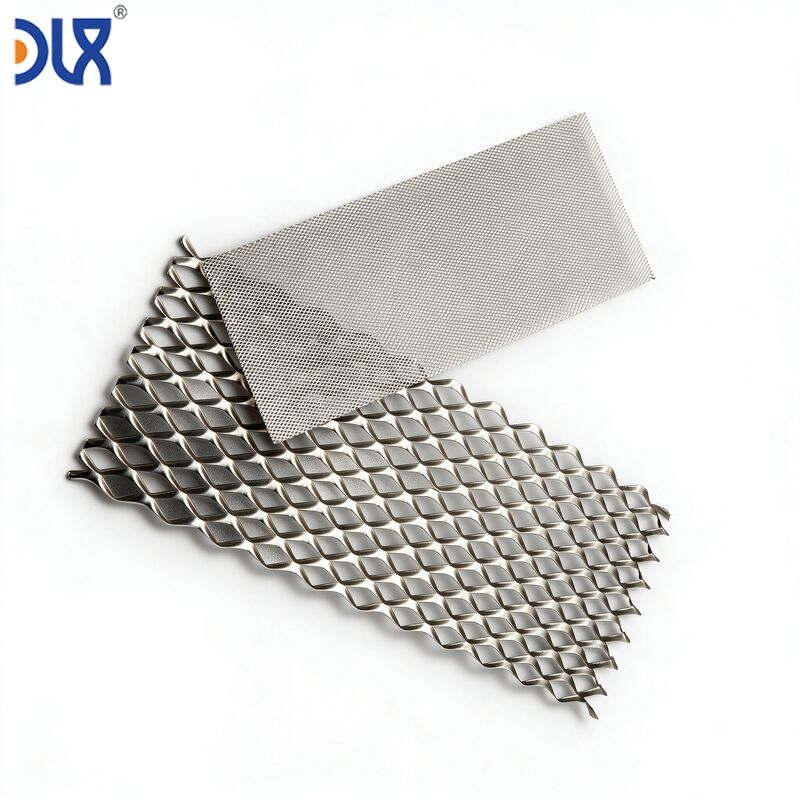

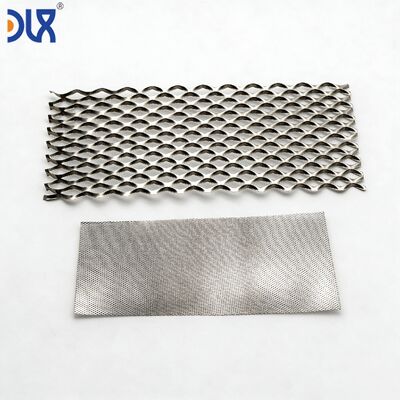

Καθαρό Νικέλιο Επεκτεινόμενο Δίκτυο Made για το σχέδιο σας για PEM & αλκαλικές πεδία ροής ηλεκτρολύτη

Απευθείας Από Εργοστάσιο ISO9001 | Από το 2002 | N4/N6/Ni200 | Προσαρμοσμένο Στο Σχέδιό Σας | Δωρεάν Δείγμα 5 Φύλλων

Ο σχεδιασμός του κελιού του ηλεκτρολυτή σας είναι ιδιοκτησία σας. Η προδιαγραφή του πλέγματός σας αποτελεί μέρος της πνευματικής σας ιδιοκτησίας. Το τελευταίο πράγμα που χρειάζεστε είναι ένας προμηθευτής πλέγματος που προσπαθεί να σας πουλήσει ό,τι έχει στο ράφι του. Στην Changzhou DLX Alloy Co., Ltd., κατασκευάζουμε εκτεταμένο πλέγμα από καθαρό νικέλιο σύμφωνα με το τεχνικό σας σχέδιο — όχι σύμφωνα με τον τυπικό μας κατάλογο. Το πάχος του φύλλου, το πλάτος της κλωστής, το LWD, το SWD, το ποσοστό ανοιχτής περιοχής, οι εξωτερικές διαστάσεις του φύλλου, η κατάσταση της ακμής, η τραχύτητα της επιφάνειας, η ανοχή επιπεδότητας και η θερμική επεξεργασία μετά την επέκταση παράγονται για να ταιριάζουν με τις τιμές στο σχέδιό σας. Διατηρούμε τη χημεία του νικελίου από το δικό μας καλούπι, κυλάμε το φύλλο στο πάχος σας στο δικό μας εργοστάσιο, κόβουμε και τεντώνουμε στο LWD και τη γεωμετρία της κλωστής σας, ανόπτουμε στην προδιαγραφή σκληρότητάς σας και επιθεωρούμε σύμφωνα με τα κριτήρια αποδοχής σας. Αυτή είναι κατασκευή κατά παραγγελία για εξαρτήματα ηλεκτροδίων — όχι πωλήσεις πλέγματος από το ράφι.

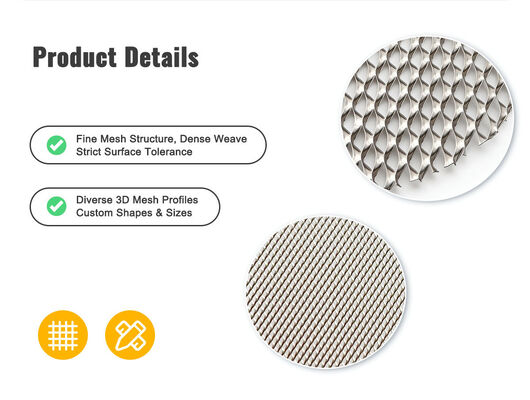

Το εκτεταμένο πλέγμα εξέρχεται από τον πρέσα επέκτασής μας με χαρακτηριστική επιφάνεια — οι κλωστοΰφαντες παρουσιάζουν μικρο-τραχύτητα από τη διαδικασία κοπής και τεντώματος. Για ορισμένες εφαρμογές ηλεκτρολυτών, αυτή η επιφάνεια όπως επεκτάθηκε είναι ιδανική — αυξάνει τη γεωμετρική επιφάνεια για πρόσφυση καταλύτη. Για άλλες, δημιουργεί μεταβλητότητα στο πάχος της επίστρωσης που μειώνει την αξιοποίηση του καταλύτη. Προσφέρουμε τέσσερις συνθήκες επιφάνειας, επιλέξιμες στο σχέδιό σας:

• Το σχέδιό σας, η διαδικασία μας — καμία υποκατάσταση, κανένα "ισοδύναμο" — Όταν το σχέδιό σας απαιτεί πάχος φύλλου 0,25 mm με πλάτος κλωστής 0,6 mm και LWD 3,5 mm σε ανοιχτή περιοχή 45%, αυτό ακριβώς κατασκευάζουμε. Δεν προσφέρουμε "αρκετά κοντά" και προτείνουμε να προσαρμόσετε τον σχεδιασμό του κελιού σας. Προσαρμόζουμε τα εργαλεία και τη διαδικασία μας για να ταιριάζουν με τον σχεδιασμό σας.
• Χημεία κλειδωμένη στην εγκεκριμένη θερμότητα σας — Μόλις ο βαθμός και το εύρος χημείας που ορίζονται στο σχέδιό σας πιστοποιηθούν μέσω των ηλεκτροχημικών σας δοκιμών, διατηρούμε ένα συγκεκριμένο καλούπι νικελίου για την παραγωγή σας. Η ίδια χημεία τήξης περνάει από κάθε φύλλο της παραγγελίας σας. Η υπερτάση του ηλεκτροδίου σας δεν μεταβάλλεται επειδή η χημεία του νικελίου μας δεν μεταβάλλεται.
• Κάθε παράμετρος επιθεωρείται, κάθε φύλλο είναι ανιχνεύσιμο — LWD, SWD, πλάτος κλωστής, ανοιχτή περιοχή, πάχος, επιπεδότητα, διαστάσεις, κατάσταση ακμής — μετρημένα και καταγεγραμμένα ανά φύλλο ή ανά σχέδιο δειγματοληψίας σύμφωνα με τις απαιτήσεις του σχεδίου σας. Όταν ο πελάτης σας ελέγχει τα αρχεία πιστοποίησης του προμηθευτή πλέγματός του, τα δεδομένα υπάρχουν και η αλυσίδα τεκμηρίωσης είναι πλήρης.
• Έτοιμο για κλίμακα — το ίδιο σετ καλουπιού που έκανε την παραγγελία δοκιμής 50 φύλλων σας, κάνει την παραγγελία παραγωγής 5.000 φύλλων σας — Καμία μετανάστευση διαδικασίας σε διαφορετική εγκατάσταση. Καμία νέα πιστοποίηση εργαλείων. Καμία συζήτηση "η παρτίδα παραγωγής προήλθε από διαφορετικό εργοστάσιο και αποδίδει διαφορετικά" με την ομάδα μηχανικών της στοίβας σας.
• Μιλάμε ηλεκτρολυτή — όχι απλώς εκτεταμένο μέταλλο — Όταν ορίζετε ανοιχτή περιοχή στο 55% επειδή το μοντέλο CFD σας δείχνει ότι η απελευθέρωση φυσαλίδων γίνεται ο περιοριστικός παράγοντας πάνω από 400 mA/cm², καταλαβαίνουμε γιατί. Όταν ζητάτε επιθεώρηση κατάστασης ακμής υπό μεγέθυνση επειδή ένα γρέζι μπορεί να κόψει μια μεμβράνη που κοστίζει περισσότερο από ολόκληρη την παραγγελία πλέγματος, καταλαβαίνουμε γιατί. Αυτή είναι κατασκευή εξαρτημάτων ηλεκτροδίων — όχι γενική προμήθεια εκτεταμένου μετάλλου.
• Καμία μόλυνση από σίδηρο — από το καλούπι έως το ηλεκτρόδιο — Ο εξοπλισμός τήξης, έλασης, κοπής και επέκτασης μας είναι αφιερωμένος σε κράματα νικελίου. Καμία επεξεργασία ανθρακούχου χάλυβα δεν μοιράζεται τη γραμμή. Κανένα φερριτικό εργαλείο δεν έρχεται σε επαφή με το νικέλιο σας. Όταν η ανάλυση SEM-EDS μετά από νεκροψία ενός ηλεκτροδίου που λειτούργησε για 10.000 ώρες δείχνει καμία εμπλουτισμό σιδήρου στην επιφάνεια, αυτό είναι από σχεδιασμό — όχι από τύχη.

Το 2019, ένας Ευρωπαίος κατασκευαστής ηλεκτρολυτών PEM μας έστειλε ένα τεχνικό σχέδιο 3 σελίδων για ένα εκτεταμένο πλέγμα νικελίου — πάχος φύλλου 0,20 mm, πλάτος κλωστής 0,5 mm, LWD 2,8 mm, ανοιχτή περιοχή 52%, βαθμός N4, φωτεινή ανόπτηση, επιπεδότητα 0,15 mm ανά 100 mm, Ra 0,4–0,8 μm, διαστάσεις φύλλου στο πλαίσιο του κελιού τους, ακμές χωρίς γρέζια. Αγόραζαν αυτό το πλέγμα από έναν γενικό προμηθευτή εκτεταμένου μετάλλου που πληρούσε την προδιαγραφή διαστάσεων, αλλά δεν μπορούσε να ελέγξει τη χημεία του νικελίου ή τη μόλυνση από σίδηρο στην επιφάνεια. Κάθε παρτίδα απαιτούσε εισερχόμενη επιθεώρηση, και περίπου το 15% των παρτίδων απορρίπτονταν για επιφανειακή μόλυνση που βρέθηκε κατά την πιστοποίηση της διαδικασίας επίστρωσης τους.

Κοιτάξαμε το σχέδιο και συνειδητοποιήσαμε: εμείς ήδη ελέγχουμε τη χημεία του νικελίου από το δικό μας καλούπι. Εμείς ήδη κυλάμε φύλλο καθαρού νικελίου σε ανοχές πάχους αυστηρότερες από 0,20 ±0,01 mm. Εμείς ήδη ανόπτουμε σε ελεγχόμενη ατμόσφαιρα για φωτεινή, χωρίς οξείδια επιφάνεια. Αυτό που δεν είχαμε ήταν ο πρέσα επέκτασης — οπότε επενδύσαμε σε έναν. Χρειάστηκαν έξι μήνες από την εγκατάσταση του εξοπλισμού έως την έγκριση του πρώτου άρθρου στο σχέδιο εκείνου του πελάτη. Το ποσοστό απόρριψης εισερχομένων μειώθηκε από 15% σε μηδέν. Αυτός ο πελάτης αγοράζει ακόμα από εμάς σήμερα, τώρα σε όγκους παραγωγής πέντε φορές την απαίτηση του 2019.

Αυτό είναι το είδος της επιχείρησης που κάνουμε. Όχι πώληση πλέγματος. Επίλυση του προβλήματος μεταξύ του σχεδίου σας και του ηλεκτροδίου σας.

• Εγκατάσταση 12.000 m² — ολοκληρωμένη τήξη νικελίου, ψυχρή έλαση, κοπή, επέκταση, ανόπτηση, ισοπέδωση και επιθεώρηση. Το πλέγμα σας δεν φεύγει ποτέ από το σύστημα ποιότητάς μας.
• Προσαρμοσμένο στο σχέδιο από το 2019 — LWD 1,5–6,0 mm, κλωστή 0,4–1,2 mm, ανοιχτή περιοχή 30–65%, πάχος φύλλου 0,15–0,50 mm.
• ISO9001 με πλήρη ανιχνευσιμότητα από τήξη έως πλέγμα; Πιστοποιημένο από την SGS· διατίθεται επιθεώρηση από BV και TÜV. Κατασκευή ελεγχόμενη από σχέδιο με επιθεώρηση πρώτου άρθρου ως στάνταρ.

Πηγή: κατάλογος προϊόντων DLX Alloy. Χημεία πιστοποιημένη από καλούπι έως τελικό πλέγμα — σύμφωνα με τις απαιτήσεις του σχεδίου σας.

Επιθεώρηση τρίτου μέρους απόSGS, BV, ή TÜV διαθέσιμη. Κατασκευή ελεγχόμενη από σχέδιο με πλήρες πακέτο τεκμηρίωσης σε κάθε αποστολή.

Τι μορφή αρχείου χρειάζεστε για το σχέδιο;

Προτιμάται το PDF για την αρχική ανασκόπηση. DXF ή DWG για τον σχεδιασμό εργαλείων εάν η γεωμετρία του πλέγματος είναι πολύπλοκη ή περιλαμβάνει χαρακτηριστικά πέρα από το τυπικό εκτεταμένο μοτίβο ρόμβου. Για τυπικές προδιαγραφές εκτεταμένου πλέγματος, αρκεί ένας πίνακας διαστάσεων στο σχέδιο — δεν χρειαζόμαστε τρισδιάστατο μοντέλο της γεωμετρίας του ρόμβου, αν και τα δεχόμαστε εάν τα έχετε.

Τι γίνεται αν κατά την κατασκευή ανακαλύψουμε μια παράμετρο σχεδίου που είναι φυσικά αδύνατη;

Αυτό συμβαίνει — συνήθως όταν το πλάτος κλωστής και το LWD ορίζονται ανεξάρτητα και ο συνδυασμός δεν μπορεί να επιτευχθεί με εργαλεία επέκτασης στο καθορισμένο πάχος φύλλου. Η ομάδα μηχανικών μας επισημαίνει τη σύγκρουση κατά την ανασκόπηση του σχεδίου (Φάση 1), πριν κοπεί οποιοδήποτε μέταλλο. Προτείνουμε τον πλησιέστερο εφικτό συνδυασμό με εξήγηση του περιορισμού. Εσείς αποφασίζετε εάν θα προσαρμόσετε το σχέδιο ή θα προχωρήσετε με τον εφικτό συνδυασμό για δοκιμαστική αξιολόγηση.

Μπορείτε να τηρήσετε αυστηρότερη ανοχή επιπεδότητας από 0,2 mm ανά 100 mm;

Για πάχος φύλλου 0,20 mm και άνω, είναι εφικτό 0,15 mm ανά 100 mm με ισοπέδωση μετά την ανόπτηση. Κάτω από πάχος φύλλου 0,20 mm, το πλέγμα γίνεται όλο και πιο εύκαμπτο και η ακρίβεια μέτρησης επιπεδότητας γίνεται ο περιοριστικός παράγοντας παρά η ικανότητά μας. Επικοινωνήστε μαζί μας με την ανοχή στόχο και το πάχος φύλλου σας — θα επιβεβαιώσουμε τη σκοπιμότητα.

Πώς χειρίζεστε τις αναθεωρήσεις σχεδίων;

Κάθε αναθεώρηση σχεδίου προκαλεί μια ανασκόπηση σε σχέση με την προηγούμενη αναθεώρηση. Εάν η αλλαγή περιορίζεται στις διαστάσεις του φύλλου, δεν απαιτείται επανα-εργαλειοποίηση — η νέα διάσταση εφαρμόζεται στο στάδιο κοπής. Εάν αλλάξει το LWD, το SWD ή το πλάτος κλωστής, μπορεί να απαιτηθούν νέα εργαλεία. Επικοινωνούμε τον αντίκτυπο (χρόνος παράδοσης εργαλείων, οποιαδήποτε αλλαγή κόστους, απαίτηση επαναπιστοποίησης) εντός 48 ωρών από τη λήψη του αναθεωρημένου σχεδίου. Όλη η παραγωγή μετά την ημερομηνία αναθεώρησης κατασκευάζεται σύμφωνα με τη νέα αναθεώρηση — η προηγούμενη αναθεώρηση αρχειοθετείται στο σύστημα ελέγχου εγγράφων μας.

Δέχεστε OEM-ειδικές απαιτήσεις ποιότητας πέραν του ISO9001;

Ναι. Εάν το εγχειρίδιο ποιότητας του προμηθευτή σας απαιτεί συγκεκριμένα σημεία ελέγχου επιθεώρησης, μεθόδους μέτρησης, σχέδια δειγματοληψίας ή μορφές τεκμηρίωσης πέραν του τυπικού μας πακέτου, τα ενσωματώνουμε στη διαδικασία παραγωγής σας κατά την πιστοποίηση. Παραδείγματα από υπάρχοντες πελάτες: μορφή επιθεώρησης πρώτου άρθρου AS9102, τεκμηρίωση PPAP Επιπέδου 3, πίνακες δειγματοληψίας AQL ειδικοί για τον πελάτη και πιστοποιητικό ανάλυσης ανά παρτίδα με μορφή που ορίζεται από τον πελάτη. Παρέχετε τις απαιτήσεις ποιότητας του προμηθευτή σας μαζί με το σχέδιό σας — θα επιβεβαιώσουμε το πεδίο συμμόρφωσης κατά την ανασκόπηση του σχεδίου.
