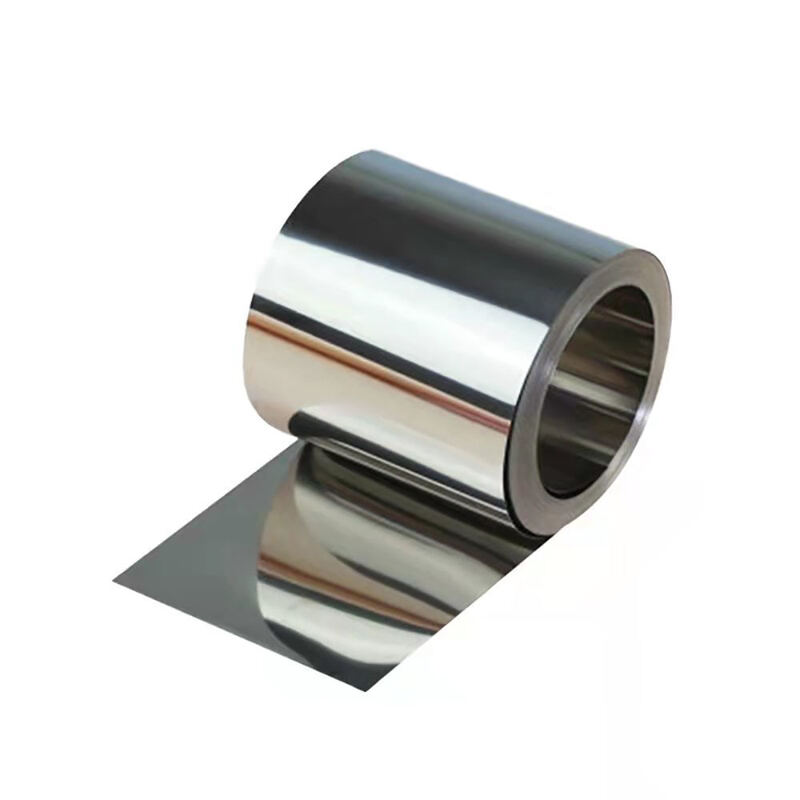

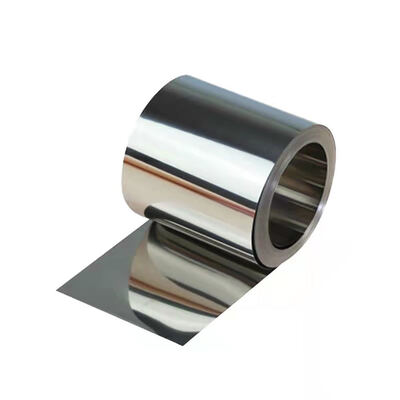

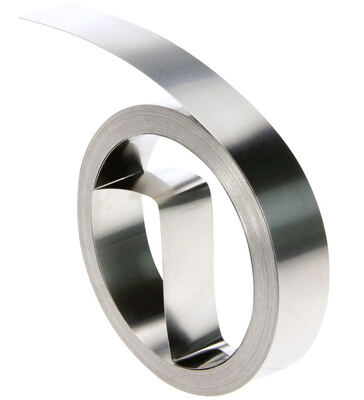

Ανοπτημένη με ακρίβεια λωρίδα Inconel X750 κομμένη σε λωρίδες 0,15mm για διαφράγματα διαμόρφωσης

Σχεδιασμένο για διαφράγματα σοβαρής βαθιάς έλξης και εξώθησης σε υψηλές θερμοκρασίες, το λεπτό φύλλο Inconel X750 μας με ακρίβεια ανόπτησης σε πάχος 0,15 mm προσφέρει σταθερότητα πάχους σε επίπεδο μικρομέτρου, ακμές κοπής χωρίς γρέζια και ανώτερη ελαστική σταθερότητα έως 700°C.

Διαφράγματα αισθητήρων πίεσης υψηλής αξιοπιστίας, δίσκοι θραύσης εξώθησης και διαφράγματα υδραυλικών αισθητήρων απαιτούν πρώτες ύλες λεπτού φύλλου με λεπτόκοκκη δομή, ελάχιστο υπολειπόμενο άγχος και ισοτροπική επιμήκυνση. Το λεπτό φύλλο Inconel X750 με ακρίβεια ανόπτησης σε πάχος 0,15 mm επιλύει προκλήσεις μικρο-ρωγμών και τοπικής αραίωσης, παρέχοντας υψηλή αρχική ολκιμότητα στην κατάσταση ανόπτησης σε διάλυμα, ακολουθούμενη από απλή γήρανση καθίζησης μετά τη διαμόρφωση που επιτυγχάνει υψηλή αντοχή διαρροής και θερμική σταθερότητα.

Κατασκευασμένο μέσω προηγμένης τήξης επαγωγής κενού ακολουθούμενης από επανατήξη με ηλεκτροσύρμα, το λεπτό φύλλο Inconel X750 μας με ακρίβεια εγγυάται εξαιρετικά χαμηλούς αριθμούς εγκλείστων και υψηλή καθαρότητα μικροδομής. Η συνεχής φωτεινή ανόπτηση σε ατμόσφαιρα υδρογόνου και η ψυχρή κύλιση ακριβείας 20-υψηλών διασφαλίζουν καθαρές επιφάνειες και στενές ανοχές πάχους, ενώ ειδικά μαχαίρια περιστροφικής κοπής παρέχουν λείες, χωρίς γρέζια ακμές απαραίτητες για ερμητικά συγκόλληση με λέιζερ και αυτοματοποιημένες γραμμές σφράγισης.

Μέσω ελεγχόμενης συνεχούς ανόπτησης σε προστατευτική ατμόσφαιρα, το λεπτό φύλλο παρουσιάζει ομοιόμορφη ωστενιτική δομή κόκκων με συνολική επιμήκυνση που υπερβαίνει το 30%. Αυτή η ολκιμότητα επιτρέπει σφράγιση πολλαπλών σταδίων, σύνθετη διαμόρφωση κυματοειδών και υδραυλική πτύχωση χωρίς ενδιάμεση ανόπτηση ανακούφισης τάσεων.

Οι μύλοι ψυχρής κύλισης υψηλής ακαμψίας διατηρούν την ομοιομορφία πάχους σε όλο το πλάτος του πηνίου εντός +/- 0,005 mm. Οι αυτοματοποιημένες γραμμές οπτικής κοπής διασφαλίζουν ότι τα ύψη των γρεζιών παραμένουν κάτω από το 5% του ονομαστικού πάχους, εξαλείφοντας τις συγκεντρώσεις εγκοπών στις ακμές και παρατείνοντας τη διάρκεια ζωής των εργαλείων σφράγισης.

Μετά την επεξεργασία θερμικής γήρανσης καθίζησης μετά τη διαμόρφωση, η ομοιόμορφη διασπορά της φάσης γάμμα-πρωτεύον αυξάνει την αντοχή διαρροής πέραν των 900 MPa, αποτρέποντας τη θερμική υστέρηση, τη μετατόπιση της γραμμής μηδέν και τη μόνιμη παραμόρφωση υπό συνεχή θερμο-μηχανικό κύκλο.

Μια μήτρα χρωμίου και νικελίου σε στερεό διάλυμα σχηματίζει ένα πυκνό, αυτο-θεραπευόμενο παθητικό στρώμα οξειδίου που αντιστέκεται στην οξείδωση σε υψηλές θερμοκρασίες έως 980°C και παρέχει ανώτερη άμυνα έναντι όξινων αερίων, χλωριδίων και διάβρωσης από τάση σε πετροχημικά.

Χρησιμοποιείται ως το κύριο κυματοειδές διάφραγμα και ο ελαστικός πυρήνας ανίχνευσης σε όργανα πτήσης αεροδιαστημικής, αισθητήρες πετρελαίου και φυσικού αερίου σε γεωτρήσεις και πυρηνικούς μετατροπείς πίεσης που εκτίθενται σε διαβρωτικά μέσα και ακραίες δονήσεις.

Παρέχει επαναλαμβανόμενα όρια πίεσης θραύσης και ομοιόμορφη πλαστική παραμόρφωση σε διατάξεις θραύσης χημικής επεξεργασίας και μηχανισμούς ανακούφισης πίεσης υψηλής πίεσης.

Χρησιμοποιείται σε υδροδιαμορφωμένους συνδέσμους διαστολής πολλαπλών στρώσεων, αντιστάθμιστες εξατμίσεων και εύκαμπτους μεταλλικούς αγωγούς όπου η αντίσταση σε ταχεία θερμική καταπόνηση και η υψηλή ζωή κόπωσης κύκλου είναι κρίσιμες.

Διατηρεί υψηλές σταθερές ελατηρίου και δομική ελαστικότητα σε κρυογονικές βαλβίδες αεροδιαστημικής, καθώς και σε συστήματα στερέωσης περιβλήματος στροβίλου σε υψηλές θερμοκρασίες.

Η DLX διαθέτει εγκαταστάσεις παραγωγής πλήρους κύκλου που περιλαμβάνουν τήξη επαγωγής κενού, επανατήξη με ηλεκτροσύρμα, θερμή σφυρηλάτηση, ψυχρή κύλιση πολλαπλών κυλίνδρων υψηλής ακρίβειας και αυτοματοποιημένη ευθυγράμμιση τάσης. Αυτός ο έλεγχος μεταλλουργίας από άκρο σε άκρο διασφαλίζει εξαιρετικά καθαρά όρια κόκκων, ελάχιστη περιεκτικότητα σε εγκλείσματα και συνολική επαναληψιμότητα παρτίδας προς παρτίδα.

Εξοπλισμένο με γραμμές περιστροφικής κοπής καρβιδίου του βολφραμίου υψηλής ακρίβειας ικανές να χειρίζονται στενά πηνία έως 5,0 mm πλάτος. Όλα τα πηνία λαμβάνουν αυτοματοποιημένη αφαίρεση γρεζιών, προστατευτική ενδιάμεση επένδυση χαρτιού και συσκευασία εξαγωγής φραγμού υγρασίας κενού για άψογη, έτοιμη για σφράγιση παράδοση παγκοσμίως.

Με ενιαία παραγωγική δυναμικότητα 1.200 τόνων ανά μήνα σε γραμμές κραμάτων υψηλής θερμοκρασίας και αντίστασης ακριβείας, η DLX παρέχει δυναμικές ελάχιστες ποσότητες παραγγελίας προσαρμοσμένες στο πάχος και το πλάτος του λεπτού φύλλου, υποστηρίζοντας την επικύρωση μηχανικής σε πρώιμο στάδιο καθώς και την πλήρη παραγωγή όγκου OEM.

Κάθε κύριο πηνίο και παρτίδα κοπής υποβάλλεται σε φασματομετρία εκπομπής οπτικού φωτός, προφιλομετρία επιφάνειας με λέιζερ, χαρτογράφηση κλίσης μικρο-σκληρότητας, δοκιμές εφελκυσμού και ανάλυση μεγέθους κόκκων πριν από την αποστολή, συνοδευόμενη από πλήρεις αναφορές επαλήθευσης υλικού.

Ενώ οι ανοξείδωτοι χάλυβες υποφέρουν από μηχανική υστέρηση, ταχεία σκλήρυνση εργασίας και σοβαρή χαλάρωση τάσεων σε θερμοκρασίες άνω των 300°C, το λεπτό φύλλο Inconel X750 με ακρίβεια ανόπτησης διατηρεί σταθερό ελαστικό μέτρο, υψηλή ζωή κόπωσης και ελάχιστη χαλάρωση έως 700°C μετά τη γήρανση καθίζησης, μαζί με πολύ ανώτερη αντίσταση στη διάβρωση από τάση χλωριδίων.

Για σφραγισμένα διαφράγματα που απαιτούν μέγιστη απόδοση ελατηρίου και αντοχή διαρροής, η τυπική γήρανση καθίζησης περιλαμβάνει διατήρηση στους 730°C (1350°F) για 16 ώρες, ψύξη σε φούρνο με ρυθμό 55°C ανά ώρα στους 620°C (1150°F), διατήρηση για 8 ώρες, ακολουθούμενη από ψύξη στον αέρα. Αυτό αναπτύσσει πυκνή καθίζηση γάμμα-πρωτεύον χωρίς παραμόρφωση της γεωμετρίας λεπτού πάχους.

Χρησιμοποιούμε περιστροφικά μαχαίρια κοπής καρβιδίου του βολφραμίου με κάθετες και οριζόντιες ρυθμίσεις κενού λεπίδων σε επίπεδο μικρομέτρου, σε συνδυασμό με επιθεώρηση ακμών σε γραμμή. Αυτό διατηρεί τα ύψη των γρεζιών κάτω από το 5% του πάχους του υλικού, εξαλείφοντας τις τάσεις εγκοπών στις ακμές κατά τη σφράγιση υψηλής ταχύτητας και διασφαλίζοντας λείες γραμμές συγκόλλησης με λέιζερ.

Ναι. Εκτός από τις τυπικές ανοχές, οι μύλοι κύλισης υψηλής ακρίβειας μπορούν να επιτύχουν εξαιρετικά στενές ανοχές πάχους εντός +/- 0,003 mm κατόπιν αιτήματος. Μπορούν επίσης να σχεδιαστούν προσαρμοσμένες θερμοκρασίες ψυχρής επεξεργασίας (τέταρτο σκληρό, μισό σκληρό ή συγκεκριμένα εύρη εφελκυσμού) για να ταιριάζουν με τη δυναμική συγκεκριμένων εργαλείων σφράγισης.

Τα πηνία τυλίγονται με ακρίβεια σε ειδικούς πυρήνες, επικαλύπτονται με λάδι επεξεργασίας που εξατμίζεται, σφραγίζονται με προστατευτικά καλύμματα ακμών, συσκευάζονται σε κενό με ξηραντικό σε βαριές σακούλες φραγμού υγρασίας VCI και ασφαλίζονται σε απολυμασμένα ενισχυμένα ξύλινα κιβώτια για να διασφαλιστεί μηδενική οξείδωση επιφάνειας κατά τη θαλάσσια και αεροπορική μεταφορά.
