| Επωνυμία Μάρκας: | DLX |
| Αριθμός μοντέλου: | Καλώδιο θερμοηλεκτρικών ζευγών τύπων S MI |
| MOQ: | 500 |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα Προμήθειας: | 100000 μέτρα το μήνα |

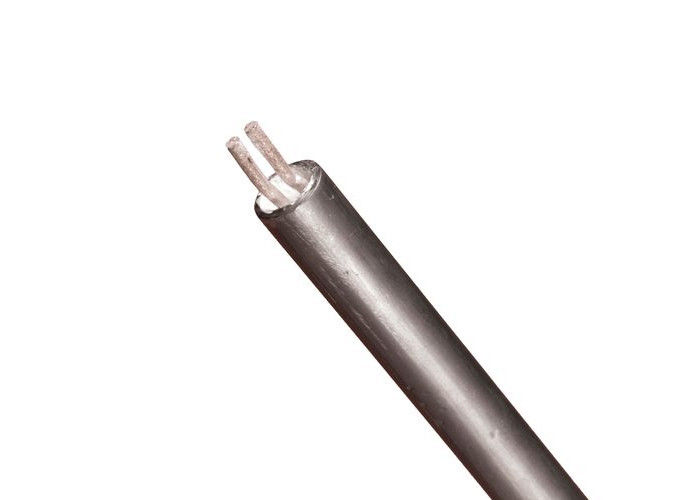

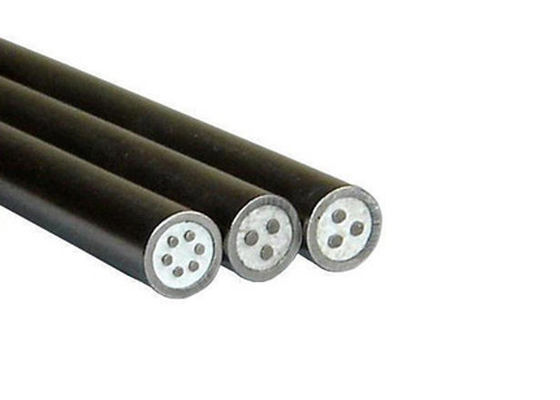

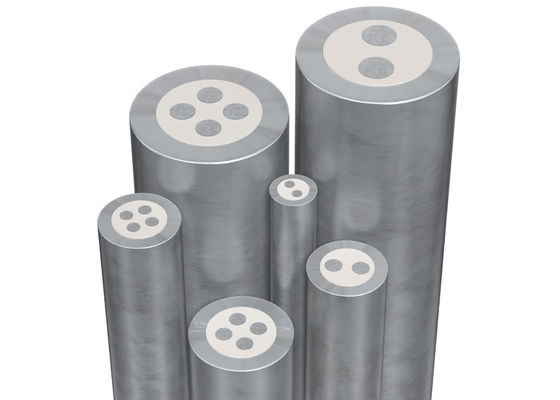

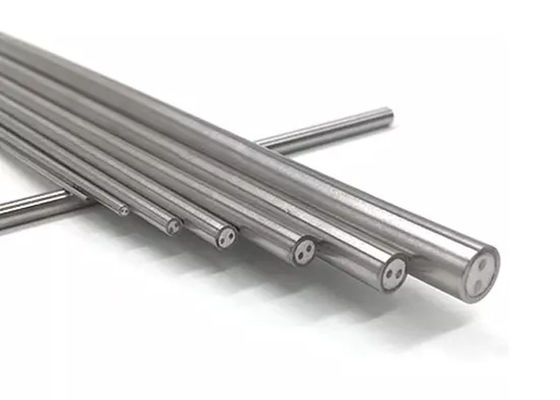

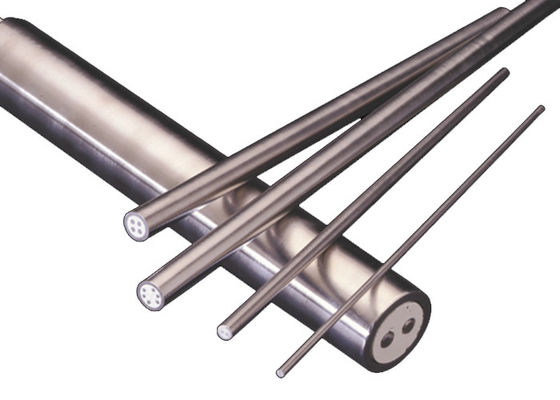

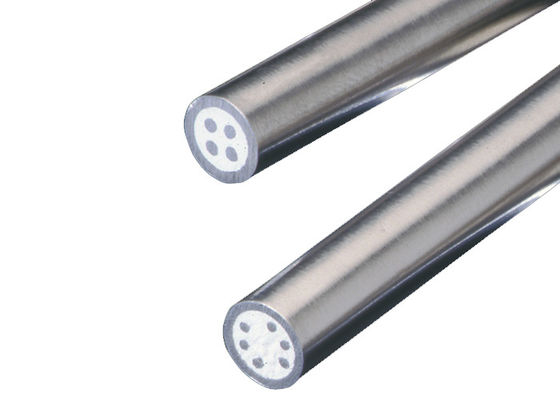

Το καλώδιο θερμοστοιχείου MI χρησιμοποιείται για τη μόνωση των καλωδίων του θερμοστοιχείου μεταξύ τους και από το μεταλλικό περίβλημα που τα περιβάλλει. Το καλώδιο MI έχει δύο (ή τέσσερα όταν είναι διπλό) καλώδια θερμοστοιχείου που διατρέχουν το κέντρο του σωλήνα. Ο σωλήνας στη συνέχεια γεμίζεται με σκόνη οξειδίου του μαγνησίου και συμπιέζεται για να διασφαλιστεί ότι τα καλώδια είναι σωστά μονωμένα και διαχωρισμένα. Το καλώδιο με ορυκτή μόνωση βοηθά στην προστασία του σύρματος του θερμοστοιχείου από διάβρωση και ηλεκτρικές παρεμβολές.MI Καλώδιο θερμοστοιχείου.
Πλεονεκτήματα:
1, βελτίωση των μηχανικών και φυσικών ιδιοτήτων των γραμμών μέτρησης του θερμοστοιχείου.
2, μείωση του κόστους των γραμμών μέτρησης
Εντός ορισμένου εύρους θερμοκρασίας, ένα ζεύγος μονωτικών καλωδίων που χρησιμοποιούνται στο εφαρμόσιμο θερμοστοιχείο που έχει το ίδιο χαρακτηριστικό ονομάζεται καλώδιο αντιστάθμισης. Όταν συνδέεται σωστά με το εφαρμόσιμο θερμοστοιχείο, θα επεκτείνει το άκρο αναφοράς του θερμοστοιχείου σε ένα μέρος μακριά από τη θερμότητα ή με σταθερή θερμοκρασία.
| Κωδικός | Συστατικά καλώδια του θερμοστοιχείου | |
| +Θετικό σκέλος | -Αρνητικό σκέλος | |
| N | Ni-cr-si (NP) | Ni-si-μαγνήσιο (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Σίδηρος (JP) | Cu-Ni |
| T | Χαλκός (TP) | Cu-Ni |
| B | Πλατίνα Ρόδιο-30% | Πλατίνα Ρόδιο-6% |
| R | Πλατίνα Ρόδιο-13% | Πλατίνα |
| S | Πλατίνα Ρόδιο-10% | Πλατίνα |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Ευρωπαϊκό Πρότυπο από τη Διεθνή Ηλεκτροτεχνική Επιτροπή 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Ενοποίηση Ρωσικών Προδιαγραφών) 3044 |
Διάμετρος(mm): 0.5 έως 12.7 mm.
| Εξωτερικό περίβλημα(mm) | Διάμετρος πυρήνα(mm) | Υλικό περιβλήματος | Μήκος(m) | |||||
| Διάμετρος μας. | Πάχος τοιχώματος | Τύπος K,N,E,J,T | Τύποι S,R,B | Τύποι K,N | Τύποι E,J,T | Τύποι S,R | Τύπος B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Όνομα προϊόντος | κωδικός | τύπος | υλικό περιβλήματος | εξωτερική διάμετρος(mm) | Θερμοκρασία |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
