| Επωνυμία Μάρκας: | DLX |
| Αριθμός μοντέλου: | Νικέλιο αγγειώδεις σωλήνες |
| MOQ: | 5 κιλά |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union |

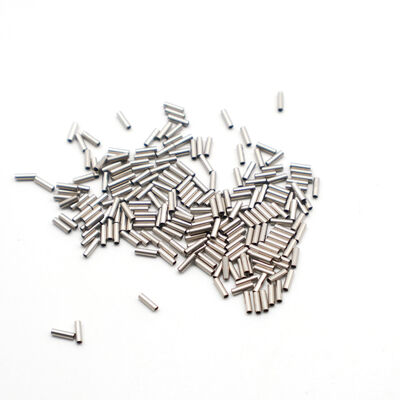

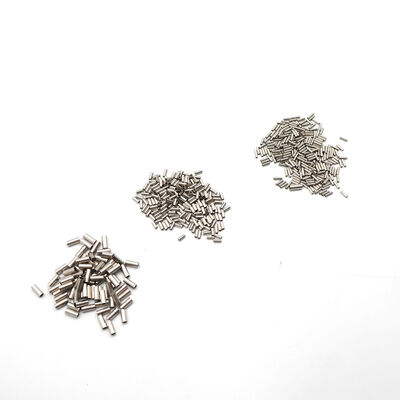

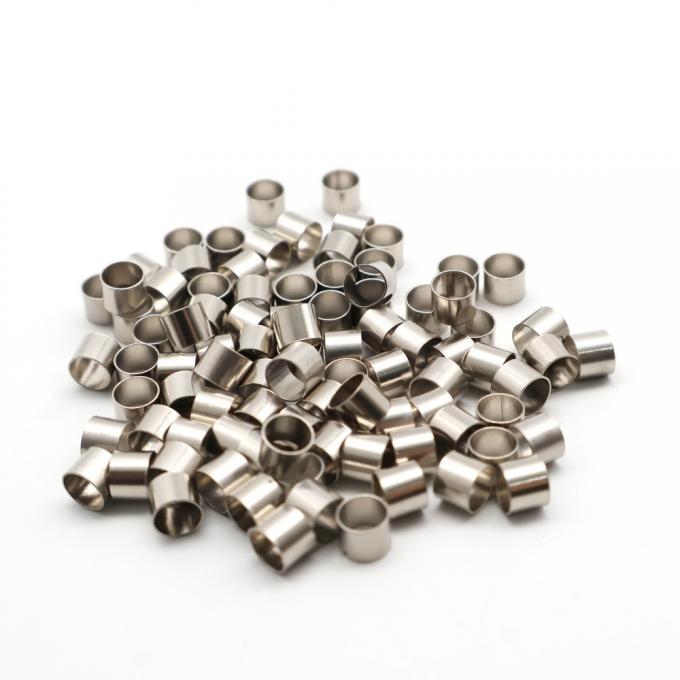

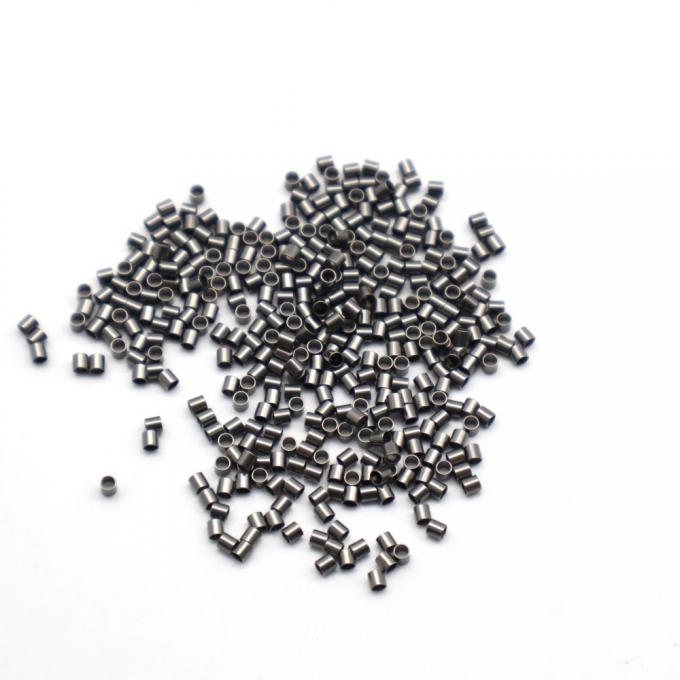

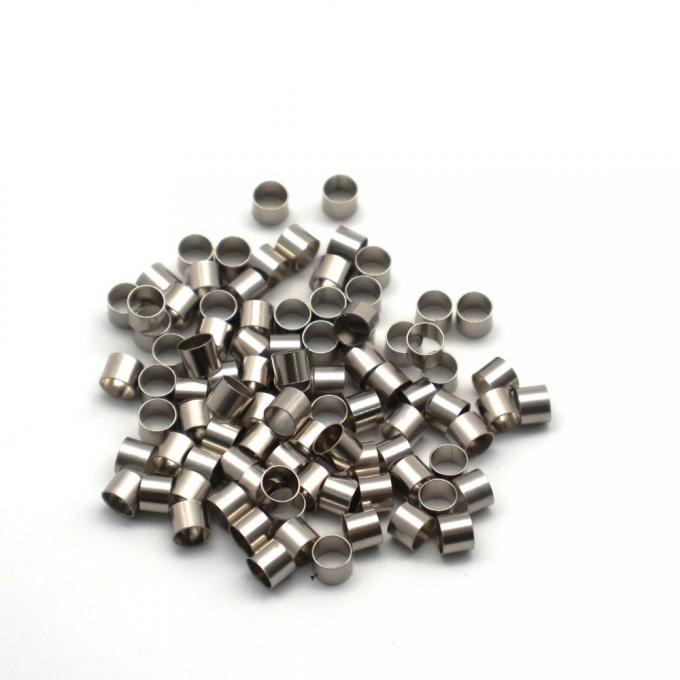

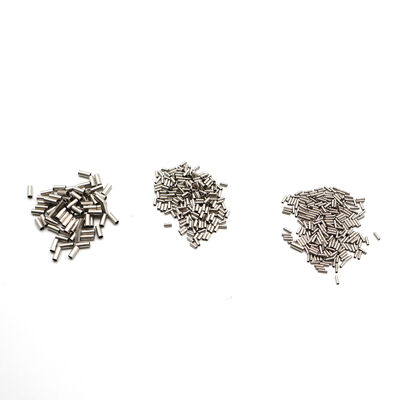

Ένα γενικό καπιλάριο νικελίου 90-120 HB λειτουργεί για δοσολογία χημικών υλικών και χαμηλής πίεσης.όπου ο τοίχος του σωλήνα πρέπει να αντέχει στην πίεση έκρηξης σε θερμοκρασία 150 °C ενώ βυθίζεται σε παραγόμενο νερό κορεσμένο με H2S και CO2Για τις συνθήκες αυτές, το DLX προμηθεύει τριχοειδή νικέλιο που τραβήχτηκε με κρύο από τρυπημένες οπές πάνω από μια πλωτή μανδύα ∙ χωρίς διαμήκη συγκόλληση, χωρίς ζώνη σύντηξης, χωρίς αδύναμο επίπεδο.Κατασκευασμένα σύμφωνα με τις προδιαγραφές ASTM B163 και ASME SB-163 για αδιάβροχο νικελικό εναλλάκτη θερμότητας και σωλήνα συμπύκνωσης, με πλήρη EN 10204 3.1 MTC ανά θερμότητα και διαθέσιμη επαλήθευση από τρίτο μέρος SGS. Αυτό δεν είναι το ίδιο τριχοειδές που στέλνουμε για εργαστηριακή χρωματογραφία αερίων.υδραυλικές γραμμές ενεργοποίησης, τριχοειδείς σωλήνες χημικής ένεσης, σωλήνες ανίχνευσης πίεσης και σωλήνες οργάνων στην επιφάνεια όπου η διαρροή είναι γεγονός ασφάλειας και όχι επανακαθορισμός.
| Παράμετρος | Πεδίο | Ανεκτικότητα |
|---|---|---|
| Εξωτερική διάμετρος (OD) | 1.0 ️ 20 mm | ±0,05 mm |
| Μύθος τοίχου | 0.15 2.5 mm | ±8% μέγιστη περιφερειακή μεταβολή |
| Διάμετρος (ευθεία) | Μέχρι 6 m | Ανοχή κοπής ±2 mm |
| Διάμετρος (επιστραμμένο) | Μέχρι 2.000 m (δυνατόπεδοι ≤ 3 mm OD) | Συνεχή μονό μήκος, χωρίς τροχιακές συγκόλλησεις |
| Προϋποθέσεις παράδοσης | Κρύο έλξης, αναψύκλωση (90 ̇ 120 HB) ή κατόπιν αιτήσεως | |
| Εφαρμόσιμα πρότυπα | ASTM B163 / ASME SB-163 (άδιάβροχο σωλήνα νικελίου), ASTM B161, B725 για αναφορά | |
Προσαρμοσμένοι συνδυασμοί OD * τοίχων εκτός του προτύπου κατά παραγγελία.
| Ιδιοκτησία | Χωρίς συγκόλληση (κρύο) | Ελυσσόμενες (διαμήκη ραφή) |
|---|---|---|
| Πίεση έκρηξης σε ίσο τοίχο | 100% του υπολογιζόμενου ποσοστού ∙ χωρίς υποβάθμιση ραφής | Μειωμένο 1525% ∙ συντελεστής απόδοσης συγκόλλησης 0,750,85* |
| Υπηρεσία οξύτητας (H2S) | Καμία ευαισθησία SSC ∙ ομοιογενής μικροδομή | Το Weld HAZ είναι προνομιακός τόπος έναρξης SSC σύμφωνα με την NACE MR0175 |
| Τυκλική κόπωση από πίεση | Καμία μικροδομική διακοπή για την εξάπλωση ρωγμών | Η γραμμή σύντηξης συγκόλλησης είναι το αρχικό σημείο εκκίνησης ρωγμών κόπωσης |
| Ομοιότητα τοίχου (360°) | ±8% | ±15% ∙ η χάντρα συγκόλλησης δημιουργεί τοπική παχιά κηλίδα· το HAZ μπορεί να είναι λεπτότερο |
| Κόστος ανά μέτρο | 20 ∙ 40% πριμοδότηση ∙ περισσότερες κάρτες | Λιγότερη συνεχής σχηματισμός λωρίδας, υψηλότερη απόδοση |
| Εναλλακτικές λύσεις | Ηλεκτρονικές γραμμές χειρισμού HPHT, υποθαλάσσιες ομφάλες συσκευές | Υπηρεσιακός αέρας χαμηλής πίεσης, μη κρίσιμος αγωγός |
| ΟΔ (mm) | Τείχος (mm) | Υπολογισμένη έκρηξη (MPa) | Υπολογισμένη έκρηξη (psi) | MAWP σε 4:1 SF (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8,220 | 14.2 |
| 3.0 | 0.75 | 85 | 12,330 | 21.3 |
| 6.0 | 0.50 | 28 | 4,110 | 7.1 |
| 6.0 | 1.00 | 57 | 8,220 | 14.2 |
| 10.0 | 1.00 | 34 | 4,930 | 8.5 |
| 10.0 | 1.50 | 51 | 7,400 | 12.8 |
| 12.0 | 2.00 | 57 | 8,220 | 14.2 |
Υπολογίζεται σύμφωνα με τον τύπο του Barlow: P = (2 * S * t) / D όπου S = 170 MPa (δύναμη απόδοσης, αναψυγμένο Ni200).Για εφαρμογές που απαιτούν υψηλότερο MAWP σε ισοδύναμη OD, να προσδιοριστεί η πάχος του τοίχου ή να επιβεβαιωθεί η μέγιστη πίεση λειτουργίας κατά την παρακολούθηση.
| Περιβάλλον | Υπόθεση | Ni200 | 316L από ανοξείδωτο |
|---|---|---|---|
| H2S (όξιο αέριο) | ≤ 1 psi μερική πίεση, ≤ 150°C | Καμία SSC immun σύμφωνα με τον ορισμό της NACE MR0175 | Ευαίσθητο σε SSC σε HAZ απαιτεί θερμική επεξεργασία μετά την συγκόλληση |
| CO2 (γλυκιά διάβρωση) | Λύσιμο CO2, pH 4·5, ≤ 100°C | Ταχύτητα διάβρωσης < 0,01 mm/έτος | 00,5 mm/έτος ∙ κίνδυνος τρύπησης στις συγκόλλησεις |
| Χλωρίδιο SCC | > 1000 ppm Cl−, > 60°C | Ανοσοθεραπεία ∙ μη χλωριούχο μηχανισμό SCC σε καθαρό νικέλιο | Ευαίσθητη σε θερμοκρασίες άνω των 60°C |
| Παραγόμενο νερό | 50,000·200,000 ppm TDS, 80·150°C | Γενική διάβρωση < 0,02 mm/έτος | Η διάβρωση των ορυκτών και των ρωγμών δεν συνιστάται χωρίς αναστολή |
| Τύπος | Τίτλος | Σημασία για τα τριχοειδή νικελίου |
|---|---|---|
| ΑΣTM Β163 | Σωλήνες συμπυκνωτή και εναλλάκτη θερμότητας από νικέλιο και κράμα νικέλιο χωρίς συγκόλληση | Το πρωταρχικό πρότυπο διέπει απευθείας τον αδιάβροχο καπιταλικό σωλήνα νικελίου για την παροχή υπηρεσιών περιορισμού πίεσης και μεταφοράς θερμότητας. |
| Επικαιροποιημένα | Αδιάβροχοι σωλήνες συμπυκνωτή και εναλλάκτη θερμότητας από νικέλιο και κράμα νικέλου (έκδοση κωδικού ASME για λέβητα και δοχεία υπό πίεση) | Κωδικός δοχείου πίεσης ισοδύναμος με το ASTM B163 Απαιτείται όταν το τριχοειδές είναι μέρος συστήματος πίεσης του τμήματος VIII ή του τμήματος B31.3 του ASME. |
| ΑΣTM Β161 | Σωλήνες και σωλήνες χωρίς συγκόλληση από νικέλιο | Εφαρμόζεται σε σωλήνες νικελίου με μεγαλύτερη διάμετρο και βαρύτερο τοίχωμα. |
| ΑΣTM B725 | Σωλήνες από κράμα νικελίου και νικελίου- χαλκού | Πρότυπο αναφοράς για την εναλλακτική συγκόλληση. |
| NACE MR0175 / ISO 15156 | Υλικά για χρήση σε περιβάλλοντα που περιέχουν H2S στην παραγωγή πετρελαίου και φυσικού αερίου | Το νικέλιο 200 (UNS N02200) περιλαμβάνεται ως αποδεκτό για οξεία λειτουργία χωρίς ευαισθησία στην περιβαλλοντική ρωγμάτωση. |
Το ASTM B163 είναι το σωστό και άμεσα εφαρμοστέο πρότυπο για τον αδιάβροχο τριχοειδή σωλήνα νικελίου.Οι προδιαγραφές ASTM A240 (πίνακας από ανοξείδωτο χάλυβα) και ASTM A182 (σφυρηλατημένα εξαρτήματα από χάλυβα) δεν εφαρμόζονται σε καπιταλικούς σωλήνες από νικέλιο ∙ διέπουν εντελώς διαφορετικές οικογένειες υλικών και μορφές προϊόντωνΗ DLX πιστοποιεί τα όρια χημείας και μηχανικών ιδιοτήτων του Β163 σε κάθε φορτίο.
| Αξία | Ni Περιεχόμενο | Εφαρμογή πετρελαίου και φυσικού αερίου | Αξία αναφοράς (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Τυποποιημένα υδραυλικά συστήματα χειρισμού, χημική ένεση, σωλήνες οργάνων στην επιφάνεια | 62 ¢ 70 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Υψηλής θερμοκρασίας ∙ αγωγούς αισθητήρων κάτω από τρύπα, ανίχνευση ατμού, πιλοτικές γραμμές φλεγμονών άνω των 315°C | 66 ¢ 75 |
| N4 | ≥ 99,9% (Ni+Co) | Κρίσιμη υπηρεσία ̇ υποθαλάσσιες γραμμές ελέγχου κεφαλής πηγάδι, περιβάλλοντα πλούσια σε υδροξείδιο | 82 ¢ 92 |
| N6 | ≥ 99,5% (Ni+Co) | Γενικές χρήσεις ∙ ατμοσφαιρικές γραμμές ελέγχου, μη κρίσιμος όργανο αέρας, προστατευτικός αγωγός | 52 ¢ 60 |
Τιμές FOB Σαγκάη, παραγγελίες 500 kg. Τιμές όγκου για ετήσιες συμβάσεις. MOQ: 5 kg. Επιθεώρηση τρίτου μέρους SGS διαθέσιμη κατόπιν αιτήματος. Τυπική παράδοση 725 εργάσιμες ημέρες.
| Στοιχείο | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Νι+Κο | ≥ 99,9% | ≥ 99,5% | Επικεφαλής | Επικεφαλής |
| Νι | Επικεφαλής | Επικεφαλής | ≥ 99,2% | ≥ 99,0% |
| Κου | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Ναι. | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Μ | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| Γ | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Αιθυλενογόνο | ≤ 0.01 | ≤ 0.10 | Επικεφαλής | Επικεφαλής |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| Π | ≤ 0.001 | ≤ 0.002 | Επικεφαλής | Επικεφαλής |
| Φε | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
Πηγή: Κατάλογος προϊόντων DLX Alloy. EN 10204 3.1 MTC με πλήρη σύνθεση που περιλαμβάνεται σε κάθε αποστολή. Διαθέσιμη επαλήθευση από τρίτο μέρος από την SGS.
| Ιδιοκτησία | Αξία | Μονάδα |
|---|---|---|
| Δυνατότητα τράβηξης (Rm) | ≥ 462 | MPa |
| Επεκτάσεις (A5) | ≥ 35 | % |
| Σκληρότητα | 90 ¢ 120 | HB (εξαντλημένο) |
| Μοντέλο ακαμψίας (Μοντέλο κοπής) | ~ 76 | GPa (KN/mm2) |
| Σφιχτότητα | 8.89 | g/cm3 |
| Σημείο τήξης | 1435 1446 | °C |
| Θερμοκρασία Curie | 358 | °C |
| Μέγιστη θερμοκρασία λειτουργίας | 600 | °C |
| Ηλεκτρική αντίσταση (20°C) | 0.096 * 10−6 | Ω·μ |
| Θερμική αγωγιμότητα | 70.2 | W/m·K |
| ΚΤΕ (20-100°C) | 13.3 * 10−6 | m/m·°C |
| Ειδική θερμότητα | 456 | J/kg·°C |
| Κατασκευή σωλήνων | Χωρίς συγκόλληση ∆ημιουργημένη με ψυχρή έλξη πάνω από το μαντράλ, χωρίς διαμήκη συγκόλληση | |
| Πρότυπο υλικού | Επισήμανση ASTM B163 / ASME SB-163; NACE MR0175 | |
Πηγή: Κατάλογος προϊόντων DLX Alloy. Θέρμανση Curie 358°C από δημοσιευμένα δεδομένα φυσικών ιδιοτήτων νικελίου.
| Παράμετρος | Τυποποιημένο εύρος | Σημειώσεις |
|---|---|---|
| Αξιολογίες | Νι200, Νι201, Ν4, Ν6 | Μονέλ διαθέσιμο για υπηρεσία θαλάσσιου νερού |
| Κατασκευή | Χωρίς συγκόλληση | Χωρίς διαμήκη συγκόλληση |
| Περιοχή OD | 1.0 ️ 20 mm | ±0,05 mm ανοχή |
| Μύθος τοίχου | 0.15 2.5 mm | Προσδιορίστε το MAWP για την επιβεβαίωση υπολογισμού τοίχου |
| Διάρκεια | Καθαρά έως 6 m· τυλιγμένα έως 2.000 m | Επικαλυμμένα για λεπτή τομή ≤ 3 mm OD |
| Προδιαγραφές | Ειδικότερα, οι εν λόγω ενδείξεις δεν εφαρμόζονται στις συσκευές που χρησιμοποιούνται για την παραγωγή προϊόντων που περιέχουν ορυκτά υλικά. | Πλήρης πιστοποίηση υλικού ανά θερμότητα |
| Δοκιμές τρίτου μέρους | Δέχεται από την SGS | Κανόνισες κατά την έρευνα |
| Τροποποιημένο | 5 κιλά | Διαθέσιμο δείγμα για την αξιολόγηση της πίεσης |
Παράδοση:7 ∙ 25 εργάσιμες ημέρες. Διαθέσιμη ταχεία υπηρεσία. Αεροπορικό φορτίο < 30 kg. Θαλάσσιο φορτίο χύδην.
Η Changzhou DLX Alloy Co., Ltd. πιστοποιεί το αδιάβροχο τριχοειδές νικελίου της σύμφωνα με τα πρότυπα ASTM B163 και ASME SB-163 όχι επειδή αυτά τα πρότυπα ακούγονται έγκυρα,αλλά επειδή είναι τα πρότυπα που στην πραγματικότητα διέπουν το αδιάβροχο σωλήνα νικελίου για την παροχή υπηρεσιών περιορισμού πίεσης και μεταφοράς θερμότηταςΟι μηχανικοί προμηθειών πετρελαίου και φυσικού αερίου και οι επιθεωρητές τρίτων γνωρίζουν τη διαφορά μεταξύ B163 (σωλήνα νικελίου) και A240 (ατσάλινη πλάκα).Η εγκατάσταση μόνον νικελίου σε έκταση 1.000 m2 στο Changzhou έχει σχεδιάσει ένα αδιάβροχο σωλήνα νικελίου για την ανάντη, εφαρμογές πετρελαίου και φυσικού αερίου στη μέση και στη μεταγενέστερη ροή ̇ από υποθαλάσσιες υδραυλικές γραμμές ελέγχου έως σωλήνες οργάνων σε χερσαία διυλιστήρια.εξυπηρέτηση πελατών του ενεργειακού τομέα σε 40+ χώρεςΚάθε αποστολή περιλαμβάνει ειδική θερμική τεχνική EN 10204 3.1 MTC με μετρημένες χημικές και μηχανικές ιδιότητες που έχουν τεκμηριωθεί σύμφωνα με τα όρια των προδιαγραφών ASTM B163.
Το ASTM B163 διέπει τους αδιάβροχους σωλήνες συμπυκνωτή και ανταλλακτή θερμότητας νικελίου και κράματος νικελίου. Αυτό είναι το σωστό πρότυπο για τριχοειδή νικελίου σε κάθε εφαρμογή περιορισμού πίεσης ή μεταφοράς θερμότητας.Η ASTM A240 διέπει την πλάκα από ανοξείδωτο χάλυβαΗ ASTM A182 διέπει τις πλαστικές φλάντζες σωλήνων από κράμα χάλυβα και τα εξαρτήματα τους, όχι τις τριχοειδείς σωλήνες και όχι το νικέλιο.Η παραπομπή των στοιχείων A240 ή A182 σε προϊόν τριχοειδούς νικελίου αποτελεί σφάλμα στην προδιαγραφή του υλικούΤο DLX πιστοποιεί το B163 ανά θερμότητα σε κάθε φορτίο.
Ναι, το νικέλιο 200 (UNS N02200) αναφέρεται ως αποδεκτό για την αλκοολική χρήση σύμφωνα με την NACE MR0175/ISO 15156 χωρίς ευαισθησία σε ρωγμάτωση από το περιβάλλον.Δεν υπόκειται σε σφραγισμό υπό την πίεση του θειού και αντιστέκεται στο θραύσιμο υδρογόνου σε τυπικές μερικές πιέσεις στην κεφαλή του πηγάδιΓια εξαιρετικά επιθετικά αέρια περιβάλλοντα με H2S άνω του 1 psi και θερμοκρασίες άνω των 150°C, συνιστάται η αγγειοπλαστική N4 (99,9% Ni) ή η αγγειοπλαστική Monel 400.Προσδιορίστε τη συγκέντρωση H2S και τις συνθήκες λειτουργίας για μια υλική σύσταση.
Η πίεση εκρήξεως ακολουθεί τον τύπο του Μπάρλοου: P = (2 * S * t) / D. Για το αναψυγμένο Ni200 (S ≈ 170 MPa απόδοση), ένα 6mm OD * 1mm τοίχωμα τριχοειδούς αποδίδει περίπου 57 MPa (8,220 psi) και συνιστώμενο MAWP 14.2 MPa σε συντελεστή ασφάλειας 4:1. Ανατρέξτε στον παραπάνω πίνακα αναφοράς πίεσης εκρήξεως για τους συνηθισμένους συνδυασμούς OD / τοίχος.
Ο επιθεωρητής είναι μάρτυρας στην ταυτοποίηση υλικών, επαλήθευση διαστάσεων, δειγματοληψία και μηχανικές δοκιμές.TÜVΗ έκθεση επιθεώρησης συνοδεύεται από τα έγγραφα αποστολής.
Για τα τριχοειδή αγγεία λεπτού τοιχώματος (≤ 3 mm OD, τοίχωμα ≤ 0,5 mm), παρέχουμε συνεχείς μήκους κυλίνδρων 500 ̇ 2.000 μέτρων ανά τροχιά ̇ που σχεδιάζονται ως ένα ενιαίο συνεχές μήκος χωρίς τροχιακές συγκόλλησεις.Προσδιορίστε το απαιτούμενο συνεχές μήκοςΕπιβεβαιώνουμε την εφικτότητα και την ικανότητα σπείρωσης μέσα σε 24 ώρες.
