Σύρμα θερμοσύνδεσης υπερ-ακριβείας τύπου T 0,2 mm για κρυογενή συστήματα

Σύρμα θερμοστοιχείου τύπου T ακριβείας 0,2mm προσφέρει κορυφαία θερμοηλεκτρική ευαισθησία και υψηλή επαναληψιμότητα θερμικής ΗΜΔ σε εξαιρετικά χαμηλές και κρυογονικές θερμοκρασίες (-200°C έως +350°C). Αποτελούμενο από ηλεκτρολυτικό χαλκό υψηλής καθαρότητας (θετικό σκέλος, TP) και κράμα χαλκού-νικελίου κονσταντάνιο ακριβείας (αρνητικό σκέλος, TN), αυτό το λεπτό σύρμα αισθητήρα παρέχει απαράμιλλη αντοχή στη διάβρωση σε υγρές συνθήκες και ελάχιστο σφάλμα θερμικής βραχυκύκλωσης σε μετρήσεις μικρο-περιβάλλοντος.

Οι θερμοστοιχείοι τύπου T (Cu/CuNi) αναγνωρίζονται ευρέως ως το κορυφαίο πρότυπο βαθμονόμησης για περιβάλλοντα υπο-ζεστής θερμοκρασίας. Το λεπτό σύρμα θερμοστοιχείου διαμέτρου 0,2mm είναι τήξης κενού και έλκεται χρησιμοποιώντας διαμαντένια καλούπια για να εξασφαλίσει ομοιόμορφη γεωμετρία διατομής, εξαιρετικά λεία επιφάνεια και αυστηρές ανοχές αντίστασης σε συνεχείς μήκη καρούλι.

Βασικά αρχιτεκτονικά χαρακτηριστικά περιλαμβάνουν:

• Βελτιστοποιημένο Θετικό Σκέλος (Χαλκός): Χαλκός εξαιρετικά υψηλής καθαρότητας χωρίς οξυγόνο που παρέχει γραμμική ηλεκτρική αγωγιμότητα και ελάχιστη θερμική μετατόπιση.
• Ταιριαστό Αρνητικό Σκέλος (Κονσταντάνιο): Ελεγχόμενη μεταλλουργία 55% Cu / 45% Ni που παρέχει ακριβή θερμική ΗΜΔ σε απότομες κλίσεις θερμοκρασίας.
• Ευελιξία Μικρο-διαμέτρου: Η διάμετρος 0,2mm (AWG 32) επιτρέπει γρήγορους χρόνους απόκρισης (<0.1s) και εύκολη ενσωμάτωση σε στενούς αισθητήρες, μικρο-θήκες και εργαστηριακές διατάξεις.

Διατηρεί εξαιρετικά στενή καμπύλη ΗΜΔ έως τους -200°C χωρίς ανωμαλίες μαγνητικής μετάβασης ή υστέρηση σήματος βάσης, καθιστώντας το το πιο αξιόπιστο ζεύγος αισθητήρων για βαθιά ψύξη και παρακολούθηση υγρών αερίων.

Σε αντίθεση με σύρματα αισθητήρων που περιέχουν σίδηρο, ο θετικός αγωγός από καθαρό χαλκό και ο αρνητικός αγωγός από κονσταντάνιο υψηλής περιεκτικότητας σε νικέλιο παρέχουν φυσική ανοσία στην οξείδωση σε υγρές, συμπυκνωμένες και ψυχόμενες ατμόσφαιρες.

Η χαμηλή θερμική μάζα σύρματος διαμέτρου 0,2mm εγγυάται άμεση θερμική εξισορρόπηση, ελαχιστοποιώντας τις απώλειες θερμικής αγωγιμότητας και τα σφάλματα εισαγωγής σε ευαίσθητες βιολογικές και μικρορευστομηχανικές εφαρμογές.

Κάθε παρτίδα τήκεται με επαγωγή κενού (VIM) με επαλήθευση φασματοσκοπίου σε επίπεδο παρτίδας για να διασφαλιστεί ότι οι συνεχείς καρούλες μοιράζονται πανομοιότυπες καμπύλες βαθμονόμησης και μηδενική εσωτερική διαβάθμιση σύνθεσης.

• Καταψύκτες υπερ-χαμηλής θερμοκρασίας (-80°C / -150°C)
• Δεξαμενές αποθήκευσης υγρού αζώτου (LN2) και γραμμές μεταφοράς
• Παρακολούθηση υπεραγώγιμου εξοπλισμού

• Επικύρωση θερμοκρασίας αποθήκευσης εμβολίων
• Παρακολούθηση θαλάμου λυοφιλοποίησης (κατάψυξης-ξήρανσης)
• Τηλεμετρία τραπεζών αίματος και κρυογονικών βιολογικών αποθετηρίων

• Βαθμονόμηση θαλάμου περιβαλλοντικών δοκιμών
• Θερμική χαρτογράφηση μικρο-ηλεκτρονικών εξαρτημάτων
• Υψηλής ακρίβειας θερμιδομετρία και διαφορική θερμική ανάλυση

Από την τήξη επαγωγής κενού και την θερμή έλαση έως την συνεχή έλξη λεπτού σύρματος και την ανεύρηση κλώνου, η DLX διατηρεί πλήρη εποπτεία ποιότητας κύκλου ζωής για κάθε μέτρο κράματος θερμοστοιχείου που παράγεται.

Κάθε κύριο καρούλι υποβάλλεται σε δοκιμές θερμικής ΗΜΔ ανά παρτίδα σε λουτρά βαθμονόμησης χαμηλής θερμοκρασίας (-196°C υγρό άζωτο, 0°C σημείο πάγου και 100°C σημείο βρασμού) για να εγγυηθεί τη συμμόρφωση με τα αυστηρότερα διεθνή Ειδικά Όρια Σφάλματος.

Με μηνιαία εξειδικευμένη ικανότητα κράματος που υπερβαίνει τους 1.200 μετρικούς τόνους και προηγμένο εξοπλισμό έλξης λεπτού σύρματος πολλαπλών καλουπιών, η DLX παρέχει προσαρμοσμένες ποσότητες καρούλι, γρήγορους χρόνους παράδοσης και σταθερές τιμές ανά παρτίδα για παγκόσμιους κατασκευαστές αισθητήρων (OEM) και διανομείς οργάνων.

Υποστηρίζουμε εξειδικευμένες απαιτήσεις αγωγών, συμπεριλαμβανομένων προσαρμοσμένων διαστάσεων καρούλι (DIN80 έως DIN200), συγκεκριμένη αντιστοίχιση αντίστασης, δυναμικές ποσότητες παραγγελίας και προστατευτική συσκευασία φραγμού κενού.

Α:Ο τύπος Τ (Χαλκός-Κονσταντάνιο) παρουσιάζει υψηλότερη ευαισθησία (≈40–43 μV/°C), ανώτερη ομοιογένεια και καμία μαγνητική μετάβαση σε υπο-μηδενικές θερμοκρασίες. Σε αντίθεση με τον τύπο Κ, ο τύπος Τ δεν υποφέρει από μετατόπιση βραχείας σειράς ή μαγνητικές ανωμαλίες κοντά στους -200°C, παρέχοντας σημαντικά υψηλότερη ακρίβεια σε κρυογονικά και συμπυκνωτικά περιβάλλοντα.

Α:Προμηθεύουμε σύρμα Κλάσης 1 / Ειδικού Βαθμού Ανοχής με επιτρεπόμενη απόκλιση ±0,5°C ή ±0,4% (όποιο είναι μεγαλύτερο) εντός του τυπικού εύρους λειτουργίας, με επαλήθευση κρυογονικής βαθμονόμησης έως τους -196°C κατόπιν αιτήματος.

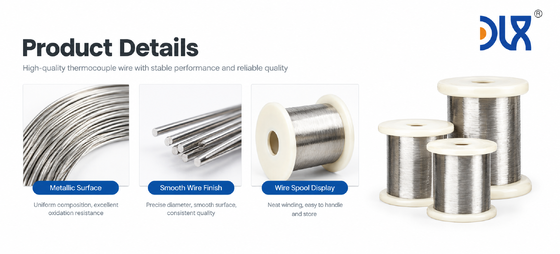

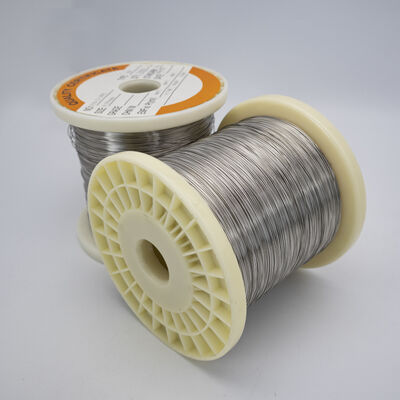

Α:Το λεπτό σύρμα 0,2mm περιελίσσεται με ακρίβεια σε πλαστικά καρούλια υψηλής ακαμψίας (όπως DIN100/DIN125) με περιέλιξη διαδρομής ελεγχόμενης τάσης, σφραγίζεται ερμητικά σε αεροστεγείς σακούλες με ξηραντικό και τοποθετείται σε χαρτοκιβώτια εξαγωγής απορρόφησης κραδασμών.

Α:Δεδομένου ότι το σύρμα θερμοστοιχείου 0,2mm προσαρμόζεται σε συγκεκριμένες απαιτήσεις αγωγού και περιέλιξης OEM, προσφέρουμε ευέλικτες, δυναμικές δομές MOQ βάσει μήκους καρούλι και όγκου παραγγελίας. Οι τυπικές παραγγελίες παρτίδας συνήθως αποστέλλονται εντός 7 έως 15 εργάσιμων ημερών.
