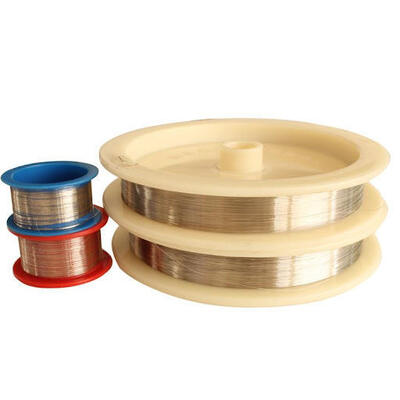

Υπερκαθαρό καλώδιο θερμοσύνδεσης τύπου S PtRh10-Pt 0,3 mm για βιομηχανικούς φούρνους

Καλώδιο θερμοστοιχείου υψηλής καθαρότητας Τύπου S (PtRh10-Pt) με διάμετρο ακριβείας 0,3 mm, σχεδιασμένο για συνεχή μέτρηση θερμοκρασίας σε οξειδωτικές και αδρανείς ατμόσφαιρες έως 1600°C (βραχυπρόθεσμα έως 1700°C). Κατασκευασμένο μέσω τήξης με επαγωγή κενού και σχεδίασης ακριβείας με μικρο-μήτρα για να διασφαλίζεται εξαιρετικά χαμηλή θερμοηλεκτρική μετατόπιση, ομοιόμορφη δομή κόκκων και μεγάλη διάρκεια λειτουργίας σε βιομηχανικά συστήματα θέρμανσης και θερμικής επεξεργασίας.

Τα συστήματα θερμοστοιχείων που λειτουργούν σε τομείς υπερυψηλής θερμοκρασίας απαιτούν αγωγούς ευγενών μετάλλων ικανούς να διατηρούν ακεραιότητα σήματος επιπέδου μικροβόλτ υπό σοβαρή θερμική καταπόνηση. Το καλώδιο θερμοστοιχείου μας Τύπου S συνδυάζει πλατίνα υψηλής καθαρότητας (αρνητικό σκέλος) με κράμα 90% πλατίνας / 10% ροδίου (θετικό σκέλος), κατασκευασμένο υπό αυστηρούς μεταλλουργικούς ελέγχους για να παρέχει ανώτερη ακρίβεια και μηχανική ανθεκτικότητα σε θερμικούς κύκλους.

Με ονομαστική διάμετρο σύρματος 0,3 mm, αυτό το προϊόν επιτυγχάνει βέλτιστη ισορροπία μεταξύ γρήγορης θερμικής απόκρισης και εκτεταμένης διάρκειας ζωής σε περιβάλλοντα υψηλής θερμοκρασίας. Κάθε παρτίδα υποβάλλεται σε συνεχή ανόπτηση πολλαπλών σταδίων σε ελεγχόμενες ατμόσφαιρες για την εξάλειψη εσωτερικών τάσεων, τη διασφάλιση ομοιόμορφου προσανατολισμού κρυστάλλων και την πρόληψη πρόωρης ευθραυστότητας που προκαλείται από οξείδωση ορίων κόκκων.

Χρησιμοποιώντας 99,99% υψηλής καθαρότητας κύρια πλινθώματα και τήξη κενού εξαιρετικής καθαρότητας, το καλώδιο θερμοστοιχείου Τύπου S 0,3 mm αποτρέπει τη μόλυνση από ιχνοστοιχεία μετάλλων, διασφαλίζοντας σταθερή έξοδο ΗΜΕ και ελάχιστη μετατόπιση βαθμονόμησης σε χιλιάδες ώρες λειτουργίας.

Η εγγενής χημεία ευγενών μετάλλων της πλατίνας και του ροδίου παρέχει εξαιρετική χημική αδράνεια. Αντιστέκεται στην ταχεία επιφανειακή οξείδωση, την κλίμακα και την υποβάθμιση ατμών σε οξειδωτικά και αδρανή περιβάλλοντα φούρνου σε θερμοκρασίες άνω των 1500°C.

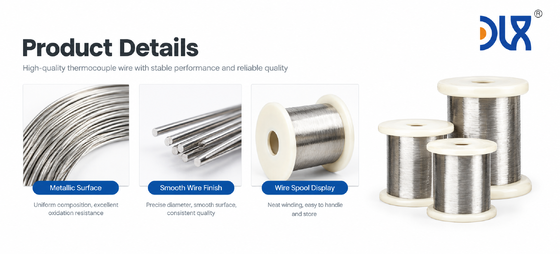

Σχεδιασμένο μέσω εξειδικευμένων διαμαντένιων μητρών, το σύρμα επιτυγχάνει αυστηρές ανοχές διαστάσεων (±0,003 mm) με λείο, χωρίς ατέλειες φινίρισμα επιφάνειας που μειώνει τα καυτά σημεία και διευκολύνει τη συναρμολόγηση μονωτήρων κεραμικού χωρίς προβλήματα.

Ο ελεγχόμενος θερμικός ανόπτησης παράγει λεπτή, ομοιόμορφη μορφολογία κόκκων, παρέχοντας εξαιρετική ευκαμψία για σύνθετες διατάξεις ανιχνευτών, ενώ αντιστέκεται στην αύξηση των κόκκων και την θερμική χαλάρωση σε υψηλές θερμοκρασίες λειτουργίας.

• Βιομηχανικοί Κλίβανοι και Φούρνοι Πυροσυσσωμάτωσης: Κρίσιμη ρύθμιση θερμοκρασίας σε προηγμένα κεραμικά, πυροδότηση δομικών πυρίμαχων και διαδικασίες πυροσυσσωμάτωσης μεταλλουργίας σκόνης.
• Κατασκευή Γυαλιού και Δεξαμενές Τήξης: Υψηλής ακρίβειας θερμική χαρτογράφηση σε προθαλάμους γυαλιού, μπολ τροφοδοσίας και συνεχείς θαλάμους τήξης που απαιτούν αντοχή στην εξάτμιση.
• Επεξεργασία Ημιαγωγών και Φωτοβολταϊκών: Ακριβής θερμική χαρτογράφηση σε φούρνους διάχυσης πλακετών, αντιδραστήρες MOCVD και συσκευές ανάπτυξης κρυστάλλων όπου απαιτείται μηδενική μόλυνση από βασικά μέταλλα.
• Εργαστηριακή Μετρολογία και Πρωτογενής Βαθμονόμηση: Χρησιμοποιείται ως δευτερεύοντα και εργασιακά πρότυπα αναφοράς για τη βαθμονόμηση θερμοστοιχείων βασικών μετάλλων, οπτικών πυρομέτρων και θερμικών αναλυτών.
• Αεροδιαστημική και Μεταλλουργική Θερμική Επεξεργασία: Αξιόπιστη παρακολούθηση διαδικασιών σε συγκόλληση κενού, ισοστατική συμπίεση σε υψηλή θερμοκρασία (HIP) και επικύρωση θερμικού κύκλου υπερκραμάτων.

Η DLX ειδικεύεται στην ανάπτυξη και την επεξεργασία ακριβείας υλικών ευγενών μετάλλων και ειδικών κραμάτων υψηλής απόδοσης. Εξοπλισμένοι με εγκαταστάσεις τήξης επαγωγής κενού, γραμμές σχεδίασης ακριβείας και ολοκληρωμένα εργαστήρια δοκιμών θερμοηλεκτρικής ΗΜΕ, διασφαλίζουμε ότι κάθε παρτίδα καλωδίου θερμοστοιχείου Τύπου S πληροί αυστηρά πρότυπα ποιότητας.

• Ελεγχόμενη Καθαρότητα: Πλήρης φασματοσκοπική επαλήθευση πρώτων υλών διασφαλίζει καθαρότητα πρωτογενούς πλατίνας 99,99% και ακριβή ισορροπία 10% ροδίου χωρίς επιβλαβή ιχνοστοιχεία.
• Δοκιμές Θερμοηλεκτρικής ΗΜΕ Πλήρους Εύρους: Κάθε πηνίο υποβάλλεται σε επαλήθευση βαθμονόμησης πολλαπλών σημείων έναντι πιστοποιημένων προτύπων αναφοράς για να εγγυηθεί τη γραμμικότητα θερμοκρασίας προς τάση.
• Προσαρμοσμένη Μηχανική Υποστήριξη: Διατίθεται σε ζεύγη θερμοστοιχείων, προ-κομμένα μήκη, διπλές διαμορφώσεις ή προσαρμοσμένες διαστάσεις καρούλι σύμφωνα με τις ειδικές απαιτήσεις κατασκευαστή OEM και αισθητήρων.

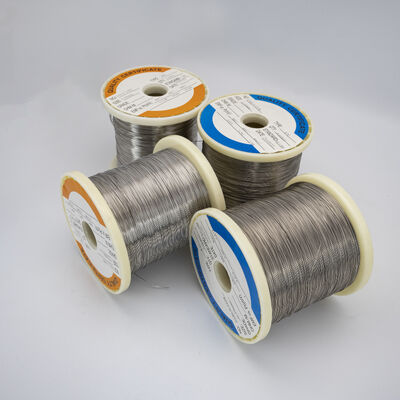

• Συσκευασία Προστασίας Εξαγωγικής Ποιότητας: Παραδίδεται σε καρούλια ακριβείας υψηλής αντοχής, σφραγισμένα σε συσκευασία καθαρού χώρου αδιάβροχη και αντικραδασμική για την αποφυγή μηχανικής παραμόρφωσης κατά τη μεταφορά.

Το καλώδιο Τύπου S λειτουργεί καλύτερα σε οξειδωτικές, αδρανείς και υψηλής κενού ατμόσφαιρες. Δεν πρέπει να εκτίθεται σε αναγωγικές ατμόσφαιρες (όπως υδρογόνο ή μονοξείδιο του άνθρακα) ή ατμούς μετάλλων (όπως ψευδάργυρος, αρσενικό ή θείο) χωρίς αδιαπέραστους κεραμικούς σωλήνες προστασίας (π.χ. αλουμίνα ανακρυσταλλωμένη υψηλής καθαρότητας), καθώς αυτά τα στοιχεία προκαλούν ευθραυστότητα της πλατίνας.

Μια διάμετρος 0,3 mm προσφέρει έναν ιδανικό συμβιβασμό για αισθητήρες φούρνου υψηλής θερμοκρασίας: παρέχει επαρκή μηχανική αντοχή και μακροζωία έναντι θερμικής εξάχνωσης σε σύγκριση με λεπτά σύρματα 0,2 mm/0,25 mm, ενώ μειώνει σημαντικά το κόστος υλικού ευγενών μετάλλων σε σύγκριση με σύρματα 0,4 mm ή 0,5 mm.

Πρέπει να χρησιμοποιούνται μονωτήρες διπλής ή τεσσάρων οπών από ανακρυσταλλωμένη αλουμίνα υψηλής καθαρότητας (ελάχιστο 99,5% Al₂O₃). Μονωτήρες κεραμικού χαμηλότερης ποιότητας που περιέχουν οξείδια πυριτίου ή σιδήρου θα μολύνουν το σύρμα πλατίνας σε θερμοκρασίες άνω των 1100°C και θα προκαλέσουν σοβαρή μετατόπιση σήματος.
