| Επωνυμία Μάρκας: | DLX |
| Αριθμός μοντέλου: | Καλώδιο θερμοηλεκτρικών ζευγών τύπων Κ MI |
| MOQ: | 50 μέτρα |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα Προμήθειας: | 300000 μέτρα το μήνα |

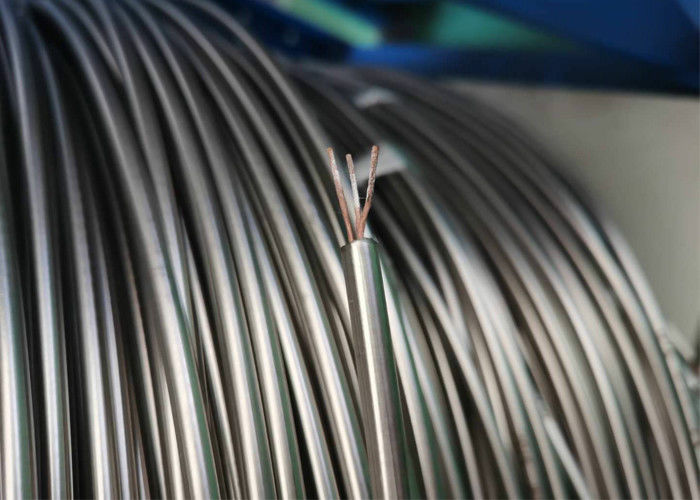

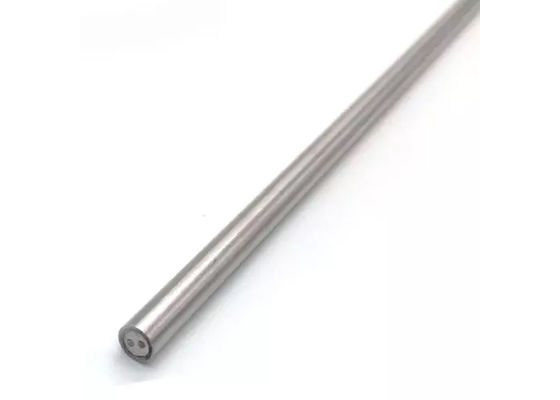

Το καλώδιο θερμοστοιχείου με ορυκτή μόνωση μονώνεται με Mgo.Το καλώδιο με μόνωση MgO είναι μια καλή επιλογή για την κατασκευή αισθητήρων υψηλής θερμοκρασίας, εφαρμόζεται ευρέως στη βιομηχανία. Το καλώδιο θερμοστοιχείου με ορυκτή μόνωση έχει αντίσταση σε υψηλή θερμοκρασία, αντιδιαβρωτική, αντιοξειδωτική, ταχεία απόκριση θερμότητας.

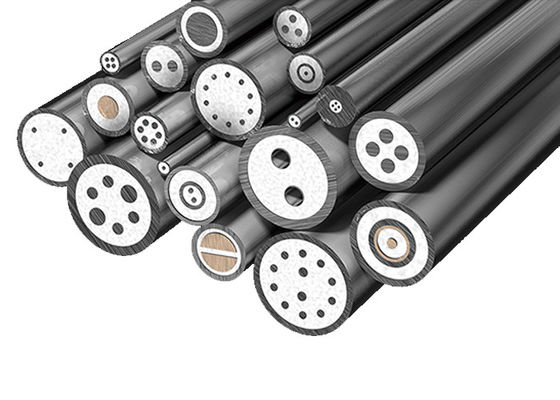

Ένα καλώδιο θερμοστοιχείου με ορυκτή μόνωση αποτελείται από δύο αγωγούς (μερικές φορές ακόμη και τέσσερις ή έξι) από άνισα μέταλλα. Αυτοί οι αγωγοί συνδέονται στην πλευρά όπου πρέπει να μετρηθεί η θερμοκρασία (θερμή ένωση). Όταν συνδέονται σωστά, παράγεται μια τάση που μπορεί να διαβαστεί για τον προσδιορισμό της θερμοκρασίας.
Τα άνισα μέταλλα μονώνονται με οξείδιο μαγνησίου υψηλής ποιότητας και καλύπτονται με ένα ανθεκτικό στη διάβρωση υλικό περιβλήματος, όπως Inconel ή ανοξείδωτο χάλυβα. Τα θερμοστοιχεία με ορυκτή μόνωση μπορούν να παρέχουν σταθερές ενδείξεις μέτρησης θερμοκρασίας
και χρησιμοποιούνται συχνά για υψηλές θερμοκρασίες (έως 1250°C) σε επικίνδυνα περιβάλλοντα.
| Κωδικός | Συστατικά καλωδίων του θερμοστοιχείου | |
| +Θετικός πόλος | -Αρνητικός πόλος | |
| N | Ni-cr-si (NP) | Ni-si-μαγνήσιο (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Σίδηρος (JP) | Cu-Ni |
| T | Χαλκός (TP) | Cu-Ni |
| B | Πλατίνα Ροδίου-30% | Πλατίνα Ροδίου-6% |
| R | Πλατίνα Ροδίου-13% | Πλατίνα |
| S | Πλατίνα Ροδίου-10% | Πλατίνα |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Ευρωπαϊκό Πρότυπο από τη Διεθνή Ηλεκτροτεχνική Επιτροπή 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Ενοποίηση Ρωσικών Προδιαγραφών) 3044 |
Διάμετρος (mm): 0,5 έως 12,7 mm.
| Εξωτερικό περίβλημα (mm) | Διάμετρος πυρήνα (mm) | Υλικό περιβλήματος | Μήκος (m) | |||||
| Διάμετρος μας. | Πάχος τοιχώματος | Τύπος K,N,E,J,T | Τύποι S,R,B | Τύποι K,N | Τύποι E,J,T | Τύπος S,R | Τύπος B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Όνομα προϊόντος | κωδικός | τύπος | υλικό περιβλήματος | εξωτερική διάμετρος (mm) | Θερμοκρασία |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
