| Επωνυμία Μάρκας: | DLX |
| Αριθμός μοντέλου: | Καλώδιο θερμοηλεκτρικών ζευγών τύπων Κ MI |
| MOQ: | 50 |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα Προμήθειας: | 100000 μέτρα μήνα |

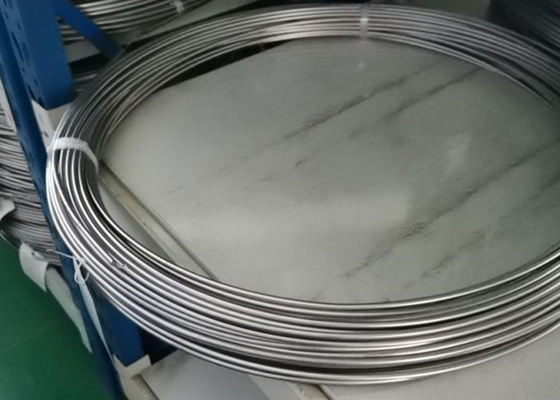

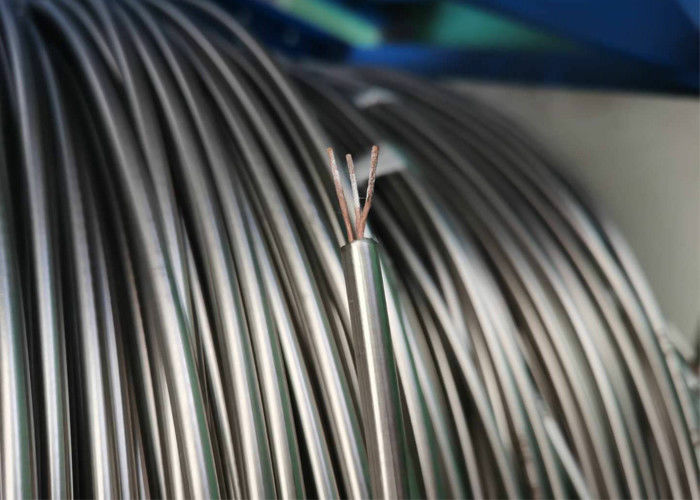

Τύπος K SS310 MI 3.2mm Καλώδιο με Ορυκτή Μόνωση για πετρέλαιο και φυσικό αέριο

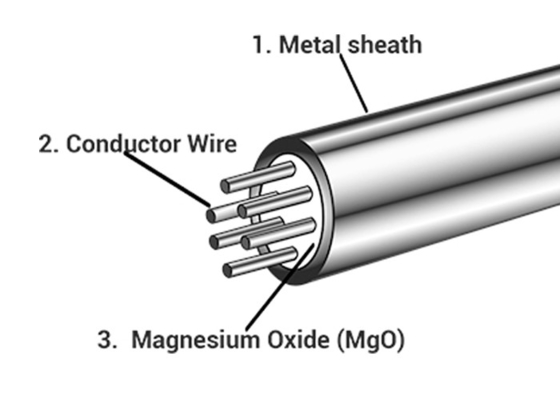

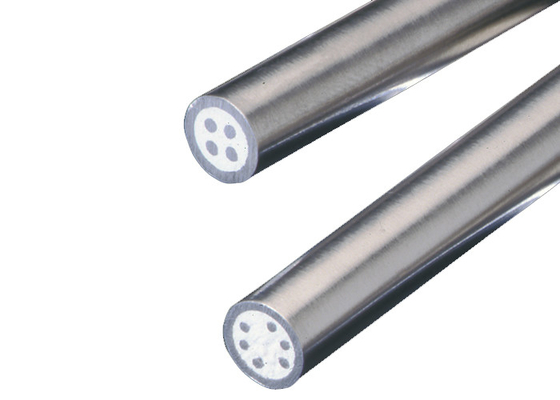

Το καλώδιο M.I. (Mineral Insulated - με Ορυκτή Μόνωση) χρησιμοποιείται για τη μόνωση των καλωδίων του θερμοστοιχείου μεταξύ τους και από το μεταλλικό περίβλημα που τα περιβάλλει.Τα θερμοστοιχεία με ορυκτή μόνωση είναι συμπιεσμένα θερμο-καλώδια σε πυρίμαχο οξείδιο του μαγνησίου, τα οποία εξασφαλίζουν υψηλή αντοχή στην πίεση. Είναι κατάλληλα για το εύρος θερμοκρασίας -200…+1100 °C. Τύπος KΟρυκτή Μόνωσηέχει δύο (ή τέσσερα όταν είναι διπλό) καλώδια θερμοστοιχείου που διατρέχουν το κέντρο του σωλήνα. Ο σωλήνας στη συνέχεια γεμίζεται με σκόνη οξειδίου του μαγνησίου και συμπιέζεται για να διασφαλιστεί ότι τα καλώδια είναι σωστά μονωμένα και διαχωρισμένα. Το καλώδιο MI βοηθά στην προστασία του καλωδίου του θερμοστοιχείου από διάβρωση και ηλεκτρικές παρεμβολές.
| Κωδικός | Συστατικά καλώδια του θερμοστοιχείου | |
| +Θετικό σκέλος | -Αρνητικό σκέλος | |
| N | Ni-cr-si (NP) | Ni-si-μαγνήσιο (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Σίδηρος (JP) | Cu-Ni |
| T | Χαλκός (TP) | Cu-Ni |
| B | Πλατίνα Ροδίου-30% | Πλατίνα Ροδίου-6% |
| R | Πλατίνα Ροδίου-13% | Πλατίνα |
| S | Πλατίνα Ροδίου-10% | Πλατίνα |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Ευρωπαϊκό Πρότυπο από τη Διεθνή Ηλεκτροτεχνική Επιτροπή 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Ενοποίηση Ρωσικών Προδιαγραφών) 3044 |
Διάμετρος (mm): 0.5 έως 12.7 mm.
| Εξωτερικό περίβλημα (mm) | Διάμετρος εσωτερικού καλωδίου (mm) | Υλικό περιβλήματος | Μήκος (m) | |||||
| Η διάμετρός μας. | Πάχος τοιχώματος | Τύπος K,N,E,J,T | Τύποι S,R,B | Τύποι K,N | Τύποι E,J,T | Τύπος S,R | Τύπος B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Όνομα προϊόντος | κωδικός | τύπος | υλικό περιβλήματος | εξωτερική διάμετρος (mm) | Θερμοκρασία |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
